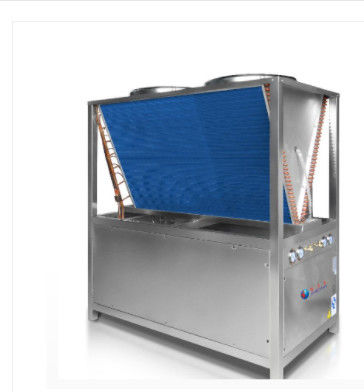

का विवरण शीतलन और ताप और गर्म पानी के वायु स्रोत हीट पंप कम शोर उच्च दक्षता अक्षीय प्रकार के घर का उपयोग एयर स्रोत हीट पंप
समारोह
1.UnderFloor विकिरण हीटिंग, एयर कंडीशनर
2. ठंडा करना
3. गर्म पानी
हवा स्रोत गर्मी पंप ट्रिपल आपूर्ति का सिद्धांत:
वायु स्रोत हीट पंप ट्रिपल सप्लाई यूनिट एक प्रकार की इलेक्ट्रिक मोटर चालित, वाष्प संपीड़न चक्र, हवा है जो ऊष्मा स्रोत के रूप में है, एक साथ ठंडा और घरेलू गर्म पानी, एक साथ हीटिंग और घरेलू गर्म पानी, अलग ठंडा, अलग हीटिंग, अलग रहने वाले उपकरण की आपूर्ति कर सकता है। गर्म पानी के लिए।यह उपकरण एयर कंडीशनर और वॉटर हीटर के सही संयोजन को प्राप्त करने के लिए हीट पंप एयर कंडीशनिंग तकनीक, हीट पंप वॉटर हीटर तकनीक और उन्नत हीट एक्सचेंज तकनीक को एकीकृत करता है।
1. विंटर हीटिंग मोड (घरेलू गर्म पानी 5 ℃ तक निर्धारित तापमान से कम है, घरेलू गर्म पानी गर्म करने की आवश्यकता है): इन्वर्टर कंप्रेसर निकास → घरेलू गर्म पानी हीट एक्सचेंजर → वाष्पीकरण करने के लिए चार-तरफा वाल्व स्विच → विस्तार वाल्व → सतह कूलर (बाष्पीकरण करनेवाला) → चार-तरफा वाल्व → सक्शन के लिए कंप्रेसर पर लौटें।
2. शीतकालीन हीटिंग मोड (घरेलू गर्म पानी निर्धारित तापमान तक पहुँच जाता है): कंप्रेसर निकास बंदरगाह → चार-तरफा वाल्व → ताप ताप एक्सचेंजर → विस्तार वाल्व → सतहकूलर (बाष्पीकरण) → चार-तरफा वाल्व → रिटर्न कंप्रेसर सक्शन गैस।
3. समर कूलिंग मोड (घरेलू गर्म पानी 5 ℃ तक निर्धारित तापमान से कम होता है, घरेलू गर्म पानी गर्म करने की आवश्यकता होती है): कंप्रेसर निकास → घरेलू गर्म पानी हीट एक्सचेंजर → फोर-वे वाल्व खुला → विस्तार वाल्व → प्रशीतन हीट एक्सचेंजर → फोर- रास्ता वाल्व → सक्शन के लिए कंप्रेसर पर वापस लौटें।
4. समर कूलिंग मोड (घरेलू गर्म पानी निर्धारित तापमान तक पहुँच जाता है): कंप्रेसर का निकास → चार-तरफा वाल्व → सतह कूलर (कंडेनसर) → विस्तार वाल्व → प्रशीतन हीट एक्सचेंजर → फोर-वे वाल्व → कंप्रेसर सक्शन पर लौटें
गुणवत्ता नियंत्रण:
प्रत्येक उत्पाद के लिए 100% निरीक्षण, 3 वाक्यांशों का परीक्षण प्रसव से पहले, मुफ्त पुर्जों की आपूर्ति, अच्छा पुरस्कार यदि कोई अयोग्य वस्तु मिली
प्रोडक्शन लाइन:
उत्पादन क्षमता और त्वरित वितरण की गारंटी के लिए 3 उत्पादन लाइनें, 2 पारियों में काम करना
के तकनीकी paremeters शीतलन और ताप और गर्म पानी के वायु स्रोत हीट पंप कम शोर उच्च दक्षता अक्षीय प्रकार के घर का उपयोग एयर स्रोत हीट पंप
| मद | KCHR-15II / बी.पी. (हवा से) |
|
| रेटेड वोल्टेज | 380 वी 3 एन ~ 50 हर्ट्ज | |
| ठंडा और गर्म करना | नाममात्र ठंडा क्षमता |
14.5kW (4kW-16.5kW) |
| नाममात्र शीतलन शक्ति सेवन |
5.27KW है | |
| नाममात्र ठंडा (COP) | २. .५ 75 | |
| IPLV | 4.02 | |
| नाममात्र ताप क्षमता | 17kW (2.5kW-18.5kW) | |
| नाममात्र की ताप शक्ति सेवन |
5.6KW है | |
| गरम करना | नाममात्र ताप क्षमता | 13KW |
| नाममात्र का ताप बिजली की खपत |
3.3KW | |
| नाममात्र हीटिंग (COP) | 3.93 | |
| अधिकतम ऑपरेटिंग करंट | 21 ए | |
| अधिकतम बिजली की खपत | 7.9KW | |
| रेटेड पानी का प्रवाह | 2.5 मी 2.5 / घंटा | |
| सर्द / आवेश मात्रा | R410A / 4800 जी | |
| शोर | ≤58 डीबी (ए) | |
| पानी प्रतिरोध | A21kPa | |
| कम पर अधिकतम काम का दबाव दबाव / उच्च दबाव पक्ष |
4.5Mpa / 0.15Mpa | |
| स्वीकार्य काम का दबाव सक्शन / निकास पक्ष |
4.5Mpa / 0.15Mpa | |
| विरोधी सदमे स्तर | मैं | |
| जलरोधक स्तर | IPX4 | |
| इकाई का आकार (l × w × h) | 820 × 780 × 1700 (मिमी) | |
| (ठंडा और गर्म) इनलेट का कैलिबर और आउटलेट |
DN32 | |
| (गर्म पानी) कैलिबर | DN25 | |
| आवेदन क्षेत्र | 110 | |
