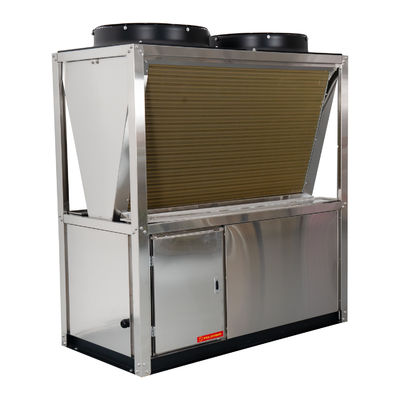

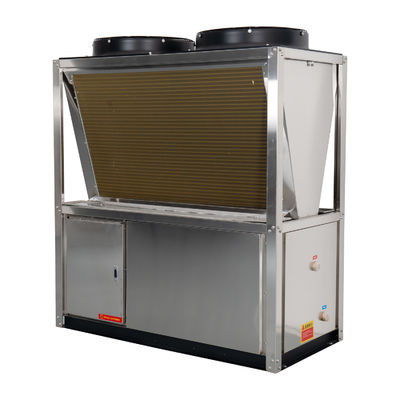

स्टेनलेस स्टील शीट धातु 120 डिग्री भाप उच्च तापमान हवा स्रोत गर्मी पंप R410 प्रशीतन
कैस्केड उच्च तापमान हवा स्रोत गर्मी पंप इकाई के बुनियादी कामकाजी सिद्धांत विपरीत पर आधारित है
कार्नोट चक्र सिद्धांत। कार्यशील द्रव प्रणाली को निम्न तापमान स्तर परिसंचरण प्रणाली और
एक उच्च तापमान स्तर परिसंचरण प्रणाली. निम्न दबाव गैस एक मध्यम तापमान और
मध्यम दबाव गैस कम तापमान चरण कंप्रेसर द्वारा, और मध्यवर्ती हीट एक्सचेंजर में प्रवेश करता है
द्रव कार्यशील माध्यम decompressed है और विस्तारित है
विस्तार वाल्व और फिर पंख में लौटता है गर्मी एक्सचेंजर में, वाष्पीकरण गर्मी फिर से अवशोषित किया जाता है
एक कम तापमान चक्र पूरा; एक ही समय में, उच्च तापमान मशीन के तरल काम करने के माध्यम
मध्यवर्ती हीट एक्सचेंजर में निम्न तापमान चरण द्वारा प्रेषित गर्मी को अवशोषित करता है और वाष्पित हो जाता है
एक मध्यम तापमान और कम दबाव गैस में, और कम दबाव गैस कम दबाव गैस द्वारा संपीड़ित है
मध्यम तापमान और मध्यम दबाव वाली गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है।
एक उच्च तापमान कंप्रेसर द्वारा उच्च दबाव गैस, जो एक हीट एक्सचेंजर में तरल अवस्था में संघनित है
उच्च तापमान गर्म पानी का उत्पादन करने के लिए गर्मी जारी करने के लिए। मध्यवर्ती हीट एक्सचेंजर में, वाष्पीकरण गर्मी
कम तापमान चक्र को पूरा करने के लिए फिर से अवशोषित किया जाता है; पारस्परिक चक्र के माध्यम से, उत्पादन का प्रभाव
उच्च तापमान गर्म पानी कम तापमान परिवेश तापमान पर प्राप्त किया जाता है

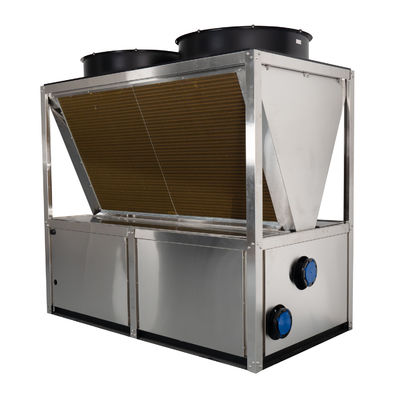

स्टेनलेस स्टील शीट धातु 120 डिग्री भाप उच्च तापमान हवा स्रोत गर्मी पंप R410 प्रशीतन
| प्रकार |
FKH-20II/TGW |
FKH-50II/TGW |
FKH-100II/TGW |
| ऊपरी हवा |
ऊपरी हवा |
ऊपरी हवा |
| शक्ति विनिर्देश |
380V 3N50Hz |
380V 3N~50Hz |
380V 3N50Hz |
A1 संचालन के तहत हीटिंग क्षमता
स्थिति (२०) |
20 किलोवाट |
50 किलोवाट |
100 किलोवाट |
A1 काम करने की स्थिति में हीटिंग शक्ति की खपत
स्थिति |
12 किलोवाट |
29 किलोवाट |
58 किलोवाट |
A2 काम करने की स्थिति में हीटिंग क्षमता
स्थिति ((7) |
19 किलोवाट |
49 किलोवाट |
98 किलोवाट |
A2 के तहत हीटिंग खपत शक्ति
काम करने की स्थिति |
12 किलोवाट |
31 किलोवाट |
62 किलोवाट |
A3काम करने की स्थिति में हीटिंग क्षमता
-12) |
15 किलोवाट |
42 किलोवाट |
85 किलोवाट |
A3 के तहत हीटिंग खपत शक्ति
काम करने की स्थिति |
11.5kW |
32 किलोवाट |
63 किलोवाट |
| A4काम करने की स्थिति में हीटिंग क्षमता ((-20) |
14 किलोवाट |
37 किलोवाट |
75 किलोवाट |
A4 के तहत हीटिंग खपत शक्ति
काम करने की स्थिति |
11.2kW |
30 किलोवाट |
60 किलोवाट |
| अधिकतम परिचालन धारा |
36A |
70A |
140A |
| निर्वहन |
3.4m3/h |
8.6m3/h≤ |
17.2m3/h |
| शोर |
≤58dB ((A) |
60dB ((A) |
≤72dB ((A) |
| पानी की ओर दबाव की हानि |
≤ 75kPa |
≤ 75kPa |
≤ 88kPa |
| इकाई का आकार ((लंबाई x चौड़ाई x ऊंचाई मिमी) |
860×780×1780 |
1550×780×1780 |
2260×1230×2170 |

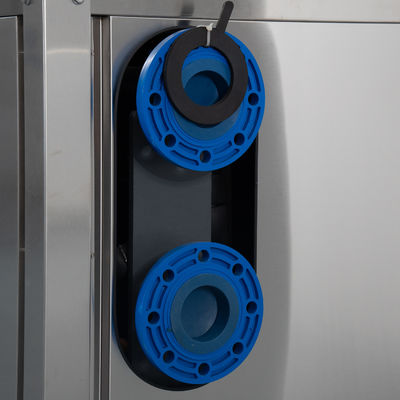

| कनेक्ट आकार |
DN32 ((हिक्सगोन निपल्स) |
DN40 ((हेक्सागोन निपल्स) |
DN80 ((फ्लैंज) |
| इकाई भार ((किग्रा) |
240 |
450 |
1350 |
