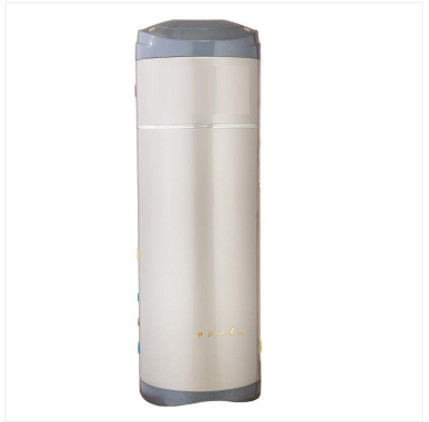

R410A ईवीआई कम तापमान ठंडा जलवायु वायु स्रोत हीट पंप लगातार गर्म पानी
सबूत कम तापमान वायु-स्रोत ऊष्मा पम्प एक तरह का है गरम करनाउपकरण व्यापक रूप से यूरोप के ठंडे क्षेत्रों में उपयोग किया जाता है।एन्हांस्ड वाष्प इंजेक्शन के कारण (सबूत) कंप्रेसर प्रौद्योगिकी और उच्च दक्षता पर्यावरण के अनुकूल सर्द, ईवीआई हीट पंप ठंडे क्षेत्रों में जहां सबसे कम काम कर सकते हैं वायु तापमान -25 ℃ तक पहुँच जाता है
इस कम तापमान वाली हीट पंप प्रणाली की नियंत्रण विधि में निम्न चरण शामिल हैं: A. कंप्रेसर चालू करें, और जब तक कि इसमें सर्पिल ऑपरेशन स्थिर अवस्था के करीब नहीं हो जाता है, तब तक मुख्य सर्किट t1 समय तक चलता है। ;B. हीटिंग प्रक्रिया के दौरान निकास को देखते हुए कि क्या हवा का तापमान T पंक्ति पूर्व निर्धारित अधिकतम निकास तापमान T पंक्ति अधिकतम से अधिक है, यदि हाँ, तो चरण C पर जाएँ, अन्यथा, चरण E पर जाएँ;C. निकास तापमान टी पंक्ति को कम करने के लिए कंप्रेसर के मध्य दबाव गुहा में सीधे सुपरकोल्ड सर्द तरल इंजेक्षन;D. निर्धारित करें कि क्या निकास तापमान T पंक्ति पूर्व निर्धारित अधिकतम निकास तापमान से अधिक है T पंक्ति अधिकतम-वापसी अंतर मान temperature निकास तापमान ड्रॉप की टी पंक्ति, यदि हाँ, तो चरण C पर जाएं, अन्यथा, चरण E पर जाएं;ई, सिस्टम को निर्धारित तापमान तक गर्म किया जाता है और बाहर निकाल दिया जाता है।यह डिज़ाइन समस्या को हल करता है कि मौजूदा कम-तापमान हीट पंप सिस्टम ऑपरेशन के शुरुआती चरण में जितनी जल्दी हो सके एक स्थिर स्थिति तक नहीं पहुंच सकता है, और मुख्य सर्किट और इंजेक्शन सर्किट का सर्द वितरण असमान हो सकता है, और की विश्वसनीयता कंप्रेसर में सुधार हुआ है।
की सुविधाएंR410A ईवीआई कम तापमान ठंडा जलवायु वायु स्रोत हीट पंप लगातार गर्म पानी
कोपलैंड ZW श्रृंखला कंप्रेसर (संरचना)
अस्थायी सील - विशेष रूप से उच्च संपीड़न अनुपात के अनुकूल बनाया गया;फिक्स्ड स्क्रॉल और डायनेमिक एग्जॉस्ट वॉल्व- जिसे विशेष रूप से उच्च दबाव अंतर के अनुकूल बनाया गया है;ईवीआई-नियंत्रण सुरक्षित निकास तापमान;मोटर-उच्च इन्सुलेशन वर्ग मोटर
Range कोपलैंड ZW श्रृंखला कंप्रेसर (अतिरिक्त व्यापक ऑपरेटिंग रेंज)
कोपलैंड ZW श्रृंखला कंप्रेशर्स (एयर जेट enthalpy)
प्रमुख घटक-एस एंड सी शेल और ट्यूब हीट एक्सचेंजर
Exchanके पुर्जे-एस एंड सी शेल और ट्यूब हीट एक्सचेंजर (प्रदर्शन विशेषताओं)
A. कॉम्पैक्ट संरचना और उच्च दक्षता:
उच्च दक्षता वाली हीट एक्सचेंज ट्यूब का उपयोग अंदर किया जाता है, और इसका हीट एक्सचेंज क्षेत्र एक नंगे ट्यूब के 3.7 गुना है।ट्यूब के बाहर का पंख और ट्यूब का भीतरी रिज सर्द और ठंडा पानी की मजबूत अशांति पैदा कर सकता है, इसलिए गर्मी हस्तांतरण दक्षता में बहुत सुधार होता है।
B. काउंटरकंट्री व्यवस्था:
शीतलन जल सर्किट और सर्द सर्किट की काउंटरक्रंट व्यवस्था आउटलेट सर्द की सुपरकोलिंग डिग्री सुनिश्चित कर सकती है और तदनुसार प्रणाली की दक्षता में सुधार कर सकती है;
सी। इनलेट और आउटलेट पानी के बीच बड़े तापमान अंतर के अनुकूल:
घनीभूत परिसंचरण की मात्रा को कम करें, इसी प्रकार घनीभूत पानी के पाइप के आकार और परिसंचारी पंप के आकार को कम करें;पानी की तरफ कम दबाव ड्रॉप पंप शक्ति और परिचालन लागत को कम करता है;
डी। जमे हुए और साफ किया जा सकता है:
सर्पिल कॉइल पानी के प्रवाह को सुचारू रूप से बनाते हैं और ठंड सफाई के कार्यान्वयन की सुविधा प्रदान करते हैं;बर्फ़ीली सफाई डाउनटाइम को छोटा कर सकती है और रसायनों के उपयोग से बच सकती है;
ई। सर्द सर्किट और शेल के बीच निकासी छोटी है:
रहने के लिए तेल चिकनाई का कारण नहीं होगा, तेल वापसी सुनिश्चित कर सकते हैं;
एफ। पानी के तार में कोई आंतरिक जोड़ नहीं है:
रिसाव कारक कम हो जाता है, और 5 एमपीए दबाव परीक्षण हीट एक्सचेंजर के सुरक्षित और स्थिर संचालन को सुनिश्चित करता है।
③) प्रमुख प्रौद्योगिकी-नियंत्रण प्रणाली
थैलेपी बढ़ाने के लिए भाप इंजेक्शन के लिए इलेक्ट्रॉनिक विस्तार वाल्व नियंत्रण प्रौद्योगिकी;
निकास तापमान नियंत्रण प्रौद्योगिकी को सीमित करें;
मुख्य सर्किट के इलेक्ट्रॉनिक विस्तार वाल्व की सुपरहिट नियंत्रण प्रौद्योगिकी;
पानी का तापमान परिवेश के तापमान संचालन नियंत्रण तकनीक का अनुसरण करता है।
4 ऊर्जा की बचत और आर्थिक संकेतकों का विश्लेषण
Third तीसरी पार्टी (एसजीएस) परीक्षण रिपोर्ट:
आवेदन के अवसर
① उद्देश्य:
◆ घरेलू गर्म पानी, आउटलेट पानी के तापमान के लिए उच्च आवश्यकताओं, स्नान, कपड़े धोने, सफाई, सौना और औद्योगिक उपयोग के लिए पानी;
◆ ताप, आउटलेट पानी के तापमान की उच्च आवश्यकता, हीट सिंक, पंखे का तार इकाई;◆ आरामदायक हीटिंग, आउटलेट पानी के तापमान की कम आवश्यकता
◆ फर्श गर्म करना।
| युक्ति। | DKFXRS-16II / आर |
| कमरे के तापमान पर नाममात्र हीटिंग क्षमता (किलोवाट) | 16.8 |
| कमरे के तापमान पर नाममात्र हीटिंग (किलोवाट) | 4.1 |
| कम तापमान नाममात्र का ताप क्षमता (किलोवाट) |
8.1 |
| कम तापमान नाममात्र हीटिंग (किलोवाट) | 3.5 |
| अधिकतम इनपुट शक्ति (किलोवाट) | 6.8 है |
| अधिकतम वर्तमान (ए) | १२ |
| बिजली विनिर्देशों (हर्ट्ज) | 380 वी 3 एन ~ 50 |
| प्रशीतक / प्रभार राशि | आर 22/6000 जी |
| नोइज़िब (ए) | <65 |
| जल प्रतिरोधक | <100 |
| विरोधी सदमे स्तर | मैं |
| जलरोधक स्तर | IPX4 |
| इनलेट का कैलिबर और आउटलेट |
DN32 |
| इकाई का आकार (मिमी) | 1030x410x1390 |
| यूनिट वजन (किलो) | 149 |
