1. CO2 गर्मी पंप वॉटर हीटर क्या है?
CO2 ऊष्मा पम्प एक ऊष्मा पम्प प्रणाली है जो CO2 को प्रशीतक के रूप में उपयोग करती है।क्योंकि CO2 प्रशीतक कोड R-744 है, CO2 ताप पंप को R744 ताप पंप भी कहा जाता है।
2. CO2 गर्मी पंप का कार्य सिद्धांत
CO2 हीट पंप का कार्य सिद्धांत मूल रूप से साधारण हीट पंप के समान है।निर्धारित समय के दौरान, जब गर्म पानी के भंडारण टैंक का पानी का तापमान तापमान नियंत्रक के सेट मूल्य से कम होता है, तो हीट पंप, पंखे और परिसंचारी पानी पंप स्वचालित रूप से चालू होते हैं, और प्रशंसक बाष्पीकरणकर्ता में हवा खींचता है।बाष्पीकरण में ऊष्मा का माध्यम हवा में ऊष्मा ऊर्जा को अवशोषित करने के बाद, ऊष्मा पंप (कंप्रेसर) द्वारा उच्च तापमान उत्पन्न करने के लिए दबाव डाला जाता है, और फिर ऊष्मा एक्सचेंजर के माध्यम से पानी का तापमान बढ़ाने के लिए ऊष्मा को पानी में छोड़ा जाता है, और गर्मी माध्यम ठंडा होने के बाद थ्रॉटल वाल्व से बहता है।बाष्पीकरणकर्ता पर लौटें, गर्मी अवशोषण और गर्मी रिलीज को दोहराते हुए, जब तक गर्म पानी का तापमान निर्धारित तापमान तक नहीं पहुंच जाता, तब तक गर्मी पंप और पंखे काम करना बंद कर देते हैं।
3. CO2 गर्मी पंप वॉटर हीटर के लाभ:
1) CO2 की प्रति इकाई मात्रा की शीतलन क्षमता अन्य रेफ्रिजरेंट के कई गुना अधिक है।इसकी उत्कृष्ट प्रवाह और गर्मी हस्तांतरण की विशेषताएं कंप्रेसर और सिस्टम के आकार को काफी कम कर सकती हैं, जिससे पूरी प्रणाली बहुत कॉम्पैक्ट हो जाती है;
2) CO2 सर्द का ओजोन परत पर लगभग कोई विनाशकारी प्रभाव नहीं है, और GWP भी कम है;
3) उच्च तापीय क्षमता CO2 सर्द रात में ऑफ-पीक बिजली के आरोपों के साथ संयुक्त होने से परिचालन लागत में काफी कमी आएगी;
4) अच्छा प्रदर्शन और रासायनिक स्थिरता, CO2 सुरक्षित, गैर विषैले, गैर ज्वलनशील, विभिन्न चिकनाई तेलों और आम यांत्रिक भागों और सामग्रियों के लिए उपयुक्त है, और उच्च तापमान पर भी हानिकारक गैसों का उत्पादन करने के लिए विघटित नहीं होगा;
5) इसमें प्रशीतन चक्र और उपकरणों के साथ संगत थर्मोडायनामिक गुण हैं, और सीओ 2 के वाष्पीकरण की अव्यक्त गर्मी अपेक्षाकृत बड़ी है;
6) पारंपरिक रेफ्रिजरेंट की तुलना में, CO2 ट्रांसक्रिटिकल चक्र का संपीड़न अपेक्षाकृत छोटा है, लगभग 2.5-3.0, जो कंप्रेसर की परिचालन दक्षता में सुधार कर सकता है, जिससे सिस्टम के प्रदर्शन का गुणांक बढ़ जाता है।
7) CO2 निकास तापमान का उपयोग अधिक है, उच्च तापमान गर्म पानी प्राप्त कर सकते हैं, 55 ~ 90 ℃ की सीमा में समायोज्य;CO2 गर्मी पंप -20 ℃ पर काम कर सकता है, यहाँ तक कि गंभीर ठंड वातावरण में भी 90 ℃ गर्म पानी की आपूर्ति कर सकता है।
8) CO2 पृथ्वी पर एक अटूट और अटूट प्राकृतिक पदार्थ है।एक प्राकृतिक सर्द काम करने वाले माध्यम के रूप में, CO2 को पर्यावरणीय सुरक्षा, गैर-विषाक्तता और उत्कृष्ट ट्रांसक्रिटिकल चक्र विशेषताओं के कारण CFC माना जाता है।रेफ्रिजरेंट का सबसे अच्छा विकल्प।
4. साधारण गर्मी पंप के साथ अंतर:
CO2 हीट पंप वॉटर हीटर सर्द के रूप में CO2 का उपयोग करते हैं।साधारण गर्मी पंप आमतौर पर सर्द के रूप में पर्यावरण के अनुकूल रेफ्रिजरेटर का उपयोग करते हैं।दोनों के कार्य सिद्धांत मूल रूप से समान हैं।दोनों वाष्प संपीड़न प्रकार के हैं, लेकिन वे थोड़ा अलग हैं।CO2 ताप पंप सुपरक्रिटिकल चक्र के अंतर्गत आता है, अर्थात संघनक।कंडेनसर अंत में, सीओ 2 को तरल में संघनित नहीं किया जाएगा, जबकि कंडेनसर के अंत में फ्रोजन सर्द तरल में संघनित होता है और फिर गला घोंटा जाता है।
5. CO2 गर्मी पंपों की विकास सीमाएं:
प्रशीतक के रूप में CO2 का मुख्य नुकसान यह है कि इसका कम महत्वपूर्ण तापमान (31.1 ° C) और एक उच्च महत्वपूर्ण दबाव (7.37MPa) है।विशेष रूप से उत्तरार्द्ध के लिए, यदि ट्रांसक्रिटिकल चक्र को अपनाया जाता है, तो सीओ 2 प्रशीतन प्रणाली का कामकाजी दबाव 10 एमपीए तक पहुंच सकता है, जिसके पास सिस्टम की सामग्री ताकत, सील और पाइप कनेक्शन पर अधिक कठोर आवश्यकताएं हैं।निस्संदेह, उत्पादन लागत भी अन्य वायु स्रोत हैं।कई बार हीट पंप यूनिट।

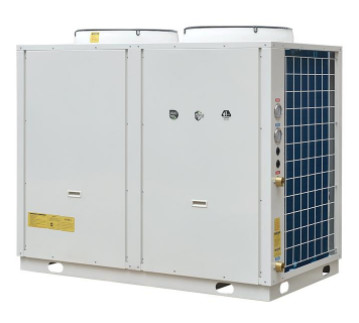

| Monobloc CO2 गर्मी पंप वॉटर हीटर | ||||
| इकाई प्रकार | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| विशेष विवरण | 7.5HP | 10 एचपी | 15HP है | |
| बिजली की आपूर्ति | तीन-चरण पांच-तार 380 वी / 50 हर्ट्ज | |||
| हीटिंग मोड | प्रत्यक्ष ताप / चक्र प्रकार | |||
| मानक काम करने की स्थिति | ताप क्षमता (किलोवाट) | 27.5 | 36.7 | 55.1 |
| इनपुट पावर (kW) | 6.1 | 8.2 | 13.7 | |
| सीओपी | 4.5 | 4.5 | 4.5 | |
| गर्म पानी का प्रवाह (m Water / h) | 0.59 है | 0.79 | 1.18 | |
| उच्च तापमान की स्थिति | ताप क्षमता kw) | 23.9 | 28.5 | 51.5 |
| इनपुट पावर (kW) | 7.5 है | 8.9 | 16.1 | |
| सीओपी | ३.२ | ३.२ | ३.२ | |
| गर्म पानी का प्रवाह (m Water / h) | 0.27 | 0.33 | 0.59 है | |
| कम तापमान की स्थिति | ताप क्षमता (किलोवाट) | 17.3 | 21.4 | 34.8 |
| इनपुट पावर (kW) | 6.2 | 7.6 | 12.4 | |
| सीओपी | 2.8 | 2.8 | 2.8 | |
| गर्म पानी का प्रवाह (m Water / h) | 0.32 | 0.4 | 0.65 | |
| अवयव जानकारी |
पानी के पाइप के जोड़ का आकार | DN20 | DN25 | |
| जल ताप एक्सचेंजर | प्लेट या आस्तीन हीट एक्सचेंजर | |||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब के लिए एल्यूमीनियम फिन | |||
| कंप्रेसर प्रकार | अर्ध-बंद घूमकर | |||
| संचालन पैनल | रंग स्पर्श स्क्रीन | |||
| अधिकतम तापमान (℃) | 90 ℃ | |||
| रेफ्रिजरेंट्स | R744 (CO2) | |||
| डिजाइन दबाव (एमपीए) | उच्च पक्ष 15, निम्न पक्ष 8 | |||
| आयाम (एल * डब्ल्यू * एच मिमी) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| शोर (डीबी) | 56 | ५ ९ | ६२ | |
| वजन (किग्रा) | 550 है | 660 है | 780 है | |
| उपयोग का SCOPE | फ़ीड पानी का तापमान (℃) | ५ ~ ४० | ||
| पानी का दबाव खिलाएं | 0.05 ~ 0.4 | |||
| सरल तापमान (℃) | ५५ ~ ९ ० | |||
| अधिकतम प्रवाह | 1.2 | 1.5 है | २.४ | |
| परिवेश का तापमान (℃) |
’-20 ~ ४३
|
|||
