CO2 हीट पंप हीटिंग सिस्टम का सिद्धांत परिचय
कंप्रेसर बाष्पीकरणकर्ता से कम तापमान और कम दबाव वाले गैस कार्बन डाइऑक्साइड रेफ्रिजरेंट को चूसता है, और कार्बन डाइऑक्साइड रेफ्रिजरेंट को काम के माध्यम से उच्च तापमान और उच्च दबाव वाले सुपरक्रिटिकल द्रव में संपीड़ित करता है।उच्च तापमान और उच्च दबाव वाला सुपरक्रिटिकल तरल पदार्थ पानी के साथ गर्मी का आदान-प्रदान करने के लिए गैस कूलर में प्रवेश करता है, और गैस कूलर में ठंडा होता है।उच्च दाब का द्रव बहुत अधिक गर्मी छोड़ता है, और पानी जारी गर्मी को अवशोषित करता है और तापमान में वृद्धि जारी रहती है।वाष्पीकरण में उच्च दाब द्रव के थ्रॉटल और विघटित होने के बाद, वाष्पीकरण में, प्रशंसक आस-पास की हवा में ऊष्मा को अवशोषित करता है और कम दबाव वाली गैस में वाष्पित हो जाता है, जिसे कम्प्रेशर में डाला जाता है और संपीड़ित किया जाता है, ताकि यह बार-बार हो। गर्म पानी उपलब्ध कराने के लिए परिचालित किया गया।
सीओ 2 हीट पंप हीटिंग सिस्टम की विशेषताएं
प्राकृतिक पर्यावरण संरक्षण सर्द: CO2 सर्द, ODP 0 है, GWP 1 है, पर्यावरण को कोई प्रदूषण नहीं, गैर विषैले, गैर ज्वलनशील;
उच्च पानी के आउटलेट तापमान: आपूर्ति / वापसी पानी का तापमान 65 डिग्री सेल्सियस / 45 डिग्री सेल्सियस तक पहुंच सकता है, और उच्चतम आउटलेट पानी का तापमान रेडिएटर के लिए उपयुक्त 75 डिग्री सेल्सियस से ऊपर पहुंच सकता है;
उत्कृष्ट कम तापमान प्रदर्शन: -35 डिग्री सेल्सियस परिवेश तापमान पर, हीटिंग अभी भी सामान्य है;
उच्च दक्षता: -30 डिग्री सेल्सियस के परिवेश के तापमान पर हीटिंग प्रदर्शन सीओपी 1.8 तक पहुंच सकता है;
आवेदन की एक विस्तृत श्रृंखला: यह सामान्य रूप से -35 ℃ ~ 20 ℃ के परिवेश के तापमान रेंज में काम कर सकता है, जो मेरे देश के उत्तरी क्षेत्रों में सबसे ठंडे क्षेत्रों के लिए उपयुक्त है।

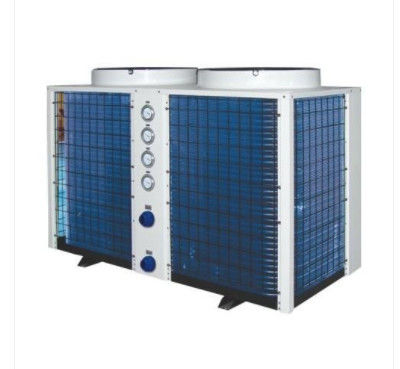

| मोनोब्लॉक CO2 हीट पंप हीटिंग सिस्टम | ||||
| इकाई प्रकार | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| विशेष विवरण | 7.5HP | 10 एचपी | 15HP है | |
| बिजली की आपूर्ति | तीन-चरण पांच-तार 380 वी / 50 हर्ट्ज | |||
| हीटिंग मोड | प्रत्यक्ष ताप / चक्र प्रकार | |||
| मानक काम करने की स्थिति | ताप क्षमता (किलोवाट) | 27.5 | 36.7 | 55.1 |
| इनपुट पावर (kW) | 6.1 | 8.2 | 13.7 | |
| सीओपी | 4.5 | 4.5 | 4.5 | |
| गर्म पानी का प्रवाह (m Water / h) | 0.59 है | 0.79 | 1.18 | |
| उच्च तापमान की स्थिति | ताप क्षमता kw) | 23.9 | 28.5 | 51.5 |
| इनपुट पावर (kW) | 7.5 है | 8.9 | 16.1 | |
| सीओपी | ३.२ | ३.२ | ३.२ | |
| गर्म पानी का प्रवाह (m Water / h) | 0.27 | 0.33 | 0.59 है | |
| कम तापमान की स्थिति | ताप क्षमता (किलोवाट) | 17.3 | 21.4 | 34.8 |
| इनपुट पावर (kW) | 6.2 | 7.6 | 12.4 | |
| सीओपी | 2.8 | 2.8 | 2.8 | |
| गर्म पानी का प्रवाह (m Water / h) | 0.32 | 0.4 | 0.65 | |
| अवयव जानकारी |
पानी के पाइप के जोड़ का आकार | DN20 | DN25 | |
| जल ताप एक्सचेंजर | प्लेट या आस्तीन हीट एक्सचेंजर | |||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब के लिए एल्यूमीनियम फिन | |||
| कंप्रेसर प्रकार | अर्ध-बंद घूमकर | |||
| संचालन पैनल | रंग स्पर्श स्क्रीन | |||
| अधिकतम तापमान (℃) | 90 ℃ | |||
| रेफ्रिजरेंट्स | R744 (CO2) | |||
| डिजाइन दबाव (एमपीए) | उच्च पक्ष 15, निम्न पक्ष 8 | |||
| आयाम (एल * डब्ल्यू * एच मिमी) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| शोर (डीबी) | 56 | ५ ९ | ६२ | |
| वजन (किग्रा) | 550 है | 660 है | 780 है | |
| उपयोग का SCOPE | फ़ीड पानी का तापमान (℃) | ५ ~ ४० | ||
| पानी का दबाव खिलाएं | 0.05 ~ 0.4 | |||
| सरल तापमान (℃) | ५५ ~ ९ ० | |||
| अधिकतम प्रवाह | 1.2 | 1.5 है | २.४ | |
| परिवेश का तापमान (℃) |
’-20 ~ ४३
|
|||
