| मूक: | बातचीत योग्य |
| Price: | negotiable |
| स्टैंडर्ड पैकेजिंग: | मानक निर्यात पैकेज, या ग्राहक के अनुरोध के अनुसार |
| वितरण अवधि: | 1-30 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, |
| पूर्ति क्षमता: | 80000 पीसी/वर्ष |

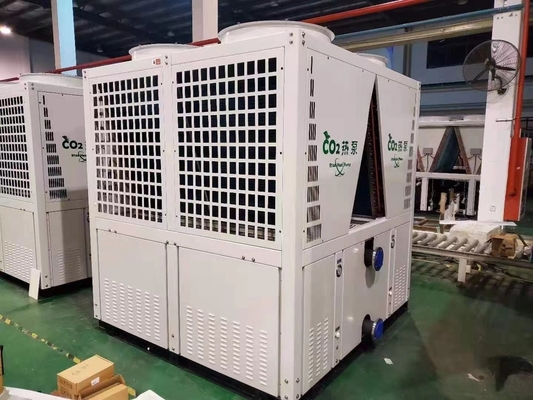

CO2 R744 एयर सोर्स वाटर सोर्स हीट पंप 37kw वाणिज्यिक उपयोग गर्म पानी के लिए सिद्धांत परिचय
कार्बन डाइऑक्साइड हीट पंप में एक शेल, शेल में क्षैतिज रूप से व्यवस्थित एक विभाजन प्लेट, विभाजन प्लेट के ऊपर एक हीट एक्सचेंजर असेंबली तय की गई है, और हीट एक्सचेंजर असेंबली में विभाजन प्लेट के दोनों ओर तिरछे व्यवस्थित हीट एक्सचेंजर शामिल हैं, और हीट एक्सचेंजर असेंबली हीट एक्सचेंजर असेंबली के ऊपर व्यवस्थित है। एक पंखा है। वर्तमान आविष्कार में, केसिंग के अंदर एक अनुप्रस्थ बैफल व्यवस्थित है, बैफल केसिंग को ऊपरी और निचले स्थानों में विभाजित करता है, हीट एक्सचेंजर असेंबली बैफल के ऊपर स्थापित है, और पाइपलाइन प्रणाली और परिसंचरण प्रणाली बैफल के नीचे के स्थान में स्थापित हैं, हीट एक्सचेंजर असेंबली और पाइपलाइन प्रणाली को विभाजन प्लेट द्वारा अलग किया जाता है ताकि हीट एक्सचेंजर और पाइपलाइन प्रणाली के बीच संवहन से बचा जा सके, जिससे दोनों के बीच आपसी प्रभाव को रोका जा सके, जो कार्बन डाइऑक्साइड हीट पंप के सामान्य संचालन के लिए अनुकूल है।
अपनाई गई हीट पंप प्रणाली में कार्बन डाइऑक्साइड हीट पंप प्रणाली के लिए एक गैस-तरल विभाजक शामिल है। कार्बन डाइऑक्साइड हीट पंप प्रणाली के लिए गैस-तरल विभाजक में एक एयर इनलेट और एक एयर आउटलेट के साथ एक सिलेंडर बॉडी शामिल है। एयर इनलेट एक एयर इनलेट पाइप से सुसज्जित है, और एयर आउटलेट एक तेल वापसी पाइप से जुड़ा हुआ है। तेल वापसी पाइप "U" आकार का है। तेल वापसी पाइप का एक सिरा एयर आउटलेट से जुड़ा हुआ है, तेल वापसी पाइप का दूसरा सिरा हवा में निलंबित है और इनटेक पाइप की धुरी से अलग है, और तेल वापसी पाइप के मोड़ पर कम से कम एक तेल वापसी छेद रेडियल रूप से व्यवस्थित है। उपयोगिता मॉडल के लाभप्रद प्रभाव हैं जो कार्बन डाइऑक्साइड हीट पंप प्रणाली के गैस-तरल पृथक्करण कार्य को प्रभावी ढंग से महसूस करते हैं, स्नेहक तेल और कार्बन डाइऑक्साइड तरल के मिश्रित अवस्था में तरल कंप्रेसर में एक स्थिर प्रवाह पर सुचारू रूप से लौटता है, "तरल स्ट्राइक" या "बर्निंग सिलेंडर" दुर्घटनाओं और इसी तरह की घटनाओं की घटना से बचा जाता है।
CO2 R744 एयर सोर्स वाटर सोर्स हीट पंप 37kw वाणिज्यिक उपयोग गर्म पानी के लिए पैरामीटर
| इकाई प्रकार | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| विनिर्देश | 7.5 एचपी | 10 एचपी | 15 एचपी | 20 एचपी | 30 एचपी | 40 एचपी | |
| बिजली की आपूर्ति | थ्री-फेज फाइव-वायर 380V/50Hz | ||||||
| हीटिंग मोड | प्रत्यक्ष ताप/चक्र प्रकार | ||||||
| मानक कार्य स्थिति | हीटिंग क्षमता (किलोवाट) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| इनपुट पावर (किलोवाट) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| सीओपी | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| गर्म पानी का प्रवाह (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| उच्च तापमान की स्थिति | हीटिंग क्षमता (किलोवाट) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| इनपुट पावर (किलोवाट) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| सीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| गर्म पानी का प्रवाह (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान की स्थिति | हीटिंग क्षमता (किलोवाट) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| इनपुट पावर (किलोवाट) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| सीओपी | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| गर्म पानी का प्रवाह (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| घटक जानकारी | पानी के पाइप जोड़ का आकार | डीएन20 | डीएन25 | डीएन32 | डीएन40 | ||
| पानी का हीट एक्सचेंजर | प्लेट या स्लीव हीट एक्सचेंजर | ||||||
| एयर हीट एक्सचेंजर | तांबे की ट्यूब के लिए एल्यूमीनियम फिन | ||||||
| कंप्रेसर प्रकार | सेमी-क्लोज्ड रेसिप्रोकेटिंग | ||||||
| ऑपरेशन पैनल | कलर टच स्क्रीन | ||||||
| अधिकतम आउटलेट तापमान (℃) | 90℃ | ||||||
| रेफ्रिजरेंट | R744 (CO2) | ||||||
| डिजाइन दबाव (MPa) | हाई साइड 15, लो साइड 8 | ||||||
| आयाम (लंबाई, चौड़ाई और ऊंचाई मिमी) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| शोर (डीबी) | 56 | 59 | 62 | 67 | 70 | 70 | |
| वजन (किलो) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| उपयोग का दायरा | फीड वाटर तापमान (℃) | 5~ 40 | |||||
| फीड वाटर दबाव | 0.05~ 0.4 | ||||||
| एफ्लुएंट तापमान (℃) | 55~ 90 | ||||||
| अधिकतम प्रवाह | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश तापमान (℃) | ’-20~43 | ||||||
