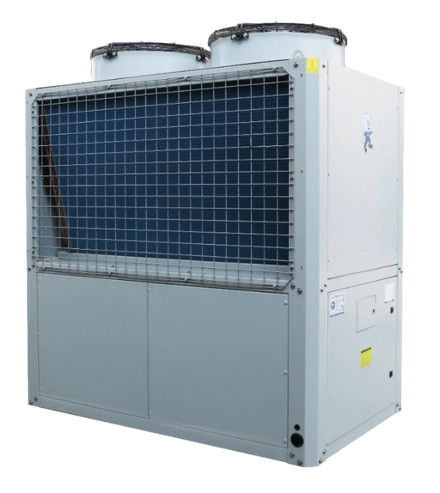

वायु की शक्ति- या जल-स्रोत ऊष्मा पम्प जो एक रेफ्रिजरेंट के रूप में CO2 का उपयोग करते हैं
कार्बन डाइऑक्साइड हीट पंप नियंत्रक, कार्बन डाइऑक्साइड हीट पंप में एक कंप्रेसर, एक पंखा, एक पानी पंप, एक इलेक्ट्रॉनिक विस्तार वाल्व, एक तीन-तरफा वाल्व, एक बाष्पीकरणकर्ता और एक हीट एक्सचेंजर शामिल होता है, और नियंत्रक में एक तापमान सेंसर शामिल होता है, जो कार्बन डाइऑक्साइड ताप पंप पर व्यवस्थित किया जाता है और प्रत्येक प्रमुख बिंदु तापमान का पता लगाने के लिए उपयोग किया जाता है;उच्च दबाव दबाव नियंत्रण, जो कंप्रेसर आउटलेट पर सेट है, यह पता लगाता है कि कार्बन डाइऑक्साइड ताप पंप का दबाव निर्धारित ऊपरी सीमा से अधिक है और एमसीयू को संकेत भेजता है;कम दबाव दबाव नियंत्रण, जो कंप्रेसर इनलेट पर सेट होता है, यह पता लगाता है कि कार्बन डाइऑक्साइड ताप पंप दबाव निर्धारित निचली सीमा से कम है और एमसीयू को सिग्नल भेजता है;रिले ड्राइव मॉड्यूल का उपयोग कंप्रेसर, पंखे और तीन-तरफा वाल्व को नियंत्रित करने के लिए किया जाता है;पानी पंप ड्राइव मॉड्यूल का उपयोग पानी पंप की गति को समायोजित करने के लिए किया जाता है;इलेक्ट्रॉनिक विस्तार वाल्व ड्राइव मॉड्यूल का उपयोग इलेक्ट्रॉनिक विस्तार वाल्व को चलाने के लिए किया जाता है।नियंत्रक नियंत्रण प्रणाली की उच्च लागत, बुद्धिमान दोष निदान और ऊर्जा-बचत और कुशल संचालन जैसी जटिल समस्याओं को प्रभावी ढंग से हल करता है, और वास्तविक समय विश्लेषण और डेटा के प्रसंस्करण के माध्यम से नियंत्रक प्रणाली को अधिक अनुकूलित बनाता है।
एक कार्बन डाइऑक्साइड गर्मी पंप कीचड़ सुखाने प्रणाली, कार्बन डाइऑक्साइड गर्मी पंप कीचड़ सुखाने प्रणाली में शामिल हैं: एक कीचड़ सुखाने इकाई, कीचड़ सुखाने इकाई का उपयोग सूखे कीचड़ और नम गर्म हवा प्राप्त करने के लिए कीचड़ को सुखाने के लिए किया जाता है;और एक कार्बन डाइऑक्साइड ऊष्मा पम्प एक इकाई, कार्बन डाइऑक्साइड ऊष्मा पम्प इकाई का उपयोग कीचड़ सुखाने वाली इकाई से शुष्क उच्च तापमान वाली हवा में कार्बन डाइऑक्साइड ऊष्मा पम्प इकाई में बहने वाली आर्द्र और गर्म हवा बनाने और फिर शुष्क उच्च तापमान को वापस करने के लिए किया जाता है। कीचड़ सुखाने इकाई के लिए हवा, शुष्क उच्च तापमान हवा कीचड़ सुखाने के लिए एक गर्मी स्रोत के रूप में प्रयोग किया जाता है।उपयोगिता मॉडल एक सुपरक्रिटिकल सीओ 2 ताप पंप इकाई को गोद लेता है, कंप्रेसर का निकास तापमान अधिक होता है, सीओ 2 की गुप्त गर्मी उच्च और गैर-संघनक होती है, इसलिए गर्म हवा के आउटलेट का तापमान 100 डिग्री सेल्सियस से ऊपर पहुंच सकता है, और सुखाने दक्षता बहुत बढ़ जाती है
कार्बन डाइऑक्साइड हीट पंप श्रृंखला मल्टी-टैंक डायरेक्ट हीट हीटिंग सिस्टम में शामिल हैं: एक कार्बन डाइऑक्साइड हीट पंप यूनिट और एक पानी की टंकी, और इसकी विशेषता है: पानी के टैंक कई हैं और एक दूसरे के साथ श्रृंखला में जुड़े हुए हैं, और एक कट- दो आसन्न पानी की टंकियों के बीच ऑफ वाल्व की व्यवस्था की जाती है;हीट पंप यूनिट का पानी का आउटलेट पहले पानी की टंकी से जुड़ा होता है, और कार्बन डाइऑक्साइड हीट पंप यूनिट का रिटर्न वॉटर पोर्ट टर्मिनल वॉटर टैंक से जुड़ा होता है;पहली पानी की टंकी का पानी का आउटलेट हीटिंग उपकरण के पानी के इनलेट से जुड़ा है, और टर्मिनल वॉटर टैंक हीटिंग उपकरण के पानी के इनलेट से जुड़ा है;कार्बन डाइऑक्साइड ताप पंप इकाई और पहली पानी की टंकी के बीच जल आपूर्ति शाखा पर एक नल जल आपूर्ति शाखा भी प्रदान की जाती है।उपयोगिता मॉडल में सरल संरचना, सुविधाजनक स्थापना और समायोजन है, इकाई की स्थिरता में सुधार करता है, रखरखाव और सामग्री की लागत को कम करता है, और ट्रांसक्रिटिकल कार्बन डाइऑक्साइड हीट पंप हीट एक्सचेंजर की हीट एक्सचेंज दक्षता में सुधार करता है।
वाणिज्यिक वायु- या जल-स्रोत ऊष्मा पम्प जो एक रेफ्रिजरेंट के रूप में CO2 का उपयोग करते हैं
| इकाई प्रकार | एसजेकेआरएस-28 II/सी | एसजेकेआरएस-36II/सी | एसजेकेआरएस-55 II/सी | एसजेकेआरएस-73 आई/सी | एसजेकेआरएस-106 आईसी | एसजेकेआरएस-I60II /सी | |
| विशेष विवरण | 7.5HP | 10HP | 15एचपी | 20एचपी | 30एचपी | 40HP | |
| बिजली की आपूर्ति | तीन-चरण पांच-तार380V/50Hz | ||||||
| ताप मोड | प्रत्यक्ष गर्मी / चक्र प्रकार | ||||||
| मानक काम करने की स्थिति | ताप क्षमता (किलोवाट) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| इनपुट पावर (किलोवाट) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| सीओपी | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| गर्म जल प्रवाह (एम³ / एच) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| उच्च तापमान की स्थिति | ताप क्षमता किलोवाट) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| इनपुट पावर (किलोवाट) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| सीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| गर्म जल प्रवाह (एम³ / एच) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान की स्थिति | ताप क्षमता (किलोवाट) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| इनपुट पावर (किलोवाट) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| सीओपी | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| गर्म जल प्रवाह (एम³ / एच) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| घटक जानकारी | पानी के पाइप के जोड़ का आकार | डीएन20 | डीएन25 | डीएन32 | डीएन40 | ||
| जल ताप विनिमायक | प्लेट या आस्तीन हीट एक्सचेंजर | ||||||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब के लिए एल्यूमिनियम फिन | ||||||
| कंप्रेसर प्रकार | अर्ध-बंद पारस्परिक | ||||||
| संचालन पैनल | कलर टच स्क्रीन | ||||||
| अधिकतम आउटलेट तापमान (℃) | 90℃ | ||||||
| रेफ्रिजरेंट्स | R744 (CO2) | ||||||
| डिजाइन दबाव (एमपीए) | हाई साइड 15, लो साइड 8 | ||||||
| आयाम (लंबाई, चौड़ाई और ऊंचाई मिमी) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| शोर (डीबी) | 56 | 59 | 62 | 67 | 70 | 70 | |
| वजन (किग्रा) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| उपयोग की गुंजाइश | फ़ीड पानी का तापमान (℃) | 5 ~ 40 | |||||
| फ़ीड पानी का दबाव | 0.05 ~ 0.4 | ||||||
| प्रवाह तापमान (℃) | 55 ~ 90 | ||||||
| अधिकतम प्रवाह | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश का तापमान (℃) | '-20~43 | ||||||
