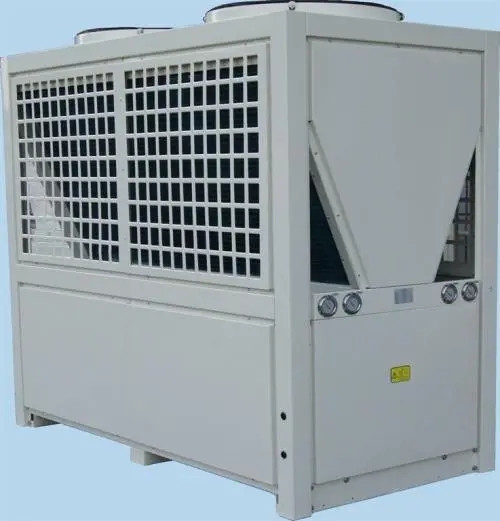

25 किलोवाट कैस्केड वायु स्रोत ताप पंप R410A का परिचय 90 डिग्री गर्म पानी का सर्द उत्पादन
ताप पंपों के लिए, कैस्केडिंग हैस्रोत और सिंक मीडिया के व्यापक तापमान अंतर के बीच प्रणाली का उपयोग करने का एक समाधान.नतीजतन, एक से अधिक (प्रत्येक चक्र के लिए एक) अभी तक छोटे कम्प्रेसर का उपयोग किया जा सकता है, जिसमें कम ऊर्जा की कमी का अनुकूल परिणाम होता है।
कैस्केड हीट पंप क्या है?
कैस्केड हीट पंप में 4 प्रणालियाँ होती हैं: ठंडा पानी की व्यवस्था, R22 का उपयोग करके कम तापमान वाला प्रशीतन चक्र, R134a का उपयोग करने वाला उच्च तापमान वाला ऊष्मा पम्प चक्र और गर्म पानी की व्यवस्था।कैस्केड हीट पंप कूलिंग एप्लिकेशन के लिए ठंडा पानी और हीटिंग एप्लिकेशन के लिए गर्म पानी दोनों का उत्पादन करता है।
मेडिकल सीवेज में नए कोरोनावायरस के उच्च-तापमान निष्क्रियता के लिए एक कैस्केड हीट पंप हॉट वॉटर सिस्टम में एक कैस्केड हीट पंप हॉट वाटर सबसिस्टम और एक उच्च-तापमान नसबंदी सीवेज ट्रीटमेंट सबसिस्टम शामिल है।कैस्केड हीट पंप हॉट वाटर सबसिस्टम में पहला कम्प्रेशन हीटिंग चक्र और दूसरा कम्प्रेशन और हीटिंग चक्र शामिल है, पहले कम्प्रेशन और हीटिंग चक्र में पहला कंप्रेसर, एक संघनक बाष्पीकरण, एक पुनर्योजी, एक पहला थ्रॉटल वाल्व और एक यौगिक बाष्पीकरण शामिल है। क्रम में जुड़े हुए हैं;दूसरे संपीड़न और हीटिंग चक्र में क्रमिक रूप से जुड़ा हुआ दूसरा कंप्रेसर, एयर कूलर, दूसरा थ्रॉटल वाल्व और संघनक बाष्पीकरण शामिल है;उच्च तापमान नसबंदी सीवेज उपचार उपप्रणाली में सीवेज माध्यमिक उपचार चक्र और गर्मी भंडारण खड़े पूल शामिल हैं।प्रणाली न केवल बड़ी संख्या में रोगजनक सूक्ष्मजीवों, रासायनिक प्रदूषकों और रेडियोधर्मी प्रदूषकों वाले सीवेज पर उच्च तापमान नसबंदी और नसबंदी उपचार कर सकती है, बल्कि सीवेज को पहले से गरम करने के लिए डिस्चार्ज किए जाने वाले मेडिकल सीवेज की अपशिष्ट गर्मी को भी ठीक कर सकती है। उच्च तापमान नसबंदी के लिए।प्रणाली के ऊर्जा बचत लाभ में सुधार हुआ है।
कैस्केड हीट पंप डीफ्रॉस्टिंग कंप्रेसर के स्टार्ट-स्टॉप को नियंत्रित करने के लिए एक विधि और उपकरण;विधि में शामिल हैं: यह पता लगाना कि क्या पहली प्रणाली डीफ़्रॉस्टिंग की स्थिति को संतुष्ट करती है;यदि पहला सिस्टम एक प्रीसेट स्टार्ट-स्टॉप नियंत्रण के अनुसार डीफ़्रॉस्टिंग की स्थिति को संतुष्ट करता है, तो नियम डीफ़्रॉस्टिंग के लिए चालू किए जाने वाले पहले प्राथमिक कंप्रेसर को नियंत्रित करते हैं;हीटिंग मोड में प्रवेश करने के लिए दूसरी प्रणाली को नियंत्रित करें;वर्तमान एप्लिकेशन का अवतार कैस्केड हीट पंप से बचने के लिए स्टार्ट-स्टॉप नियंत्रण नियमों के अनुसार कंप्रेसर की डीफ़्रॉस्टिंग क्रिया का समन्वय करता है डीफ़्रॉस्टिंग के दौरान, प्राथमिक पक्ष उच्च दबाव संरक्षण या द्वितीयक पक्ष निम्न दबाव संरक्षण डीफ़्रॉस्टिंग दक्षता में सुधार करने के लिए ट्रिगर किया जाता है .उसी समय, पानी के तापमान में अचानक गिरावट से बचने और डीफ्रॉस्टिंग प्रक्रिया की स्थिरता सुनिश्चित करने के लिए दूसरी प्रणाली को गर्म किया जाता है।
| कल्पना | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| वोल्टेज | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz |
| नाममात्र ताप क्षमता (गर्म पानी) | 25kW | 52kW | 102kW | 150kW |
| नाममात्र ताप क्षमता इनपुट शक्ति | 8kW | 16.5kW | 33kW | 48kW |
| कम तापमान ताप क्षमता (गर्म पानी) | 18kW | 36.5kW | 72kW | 110kW |
| कम तापमान हीटिंग इनपुट पावर | 6kW | 12kW | 24kW | 36kW |
| अधिकतम इनपुट शक्ति | 13kW | 26kW | 52kW | 78kW |
| अधिकतम ऑपरेटिंग वर्तमान | 35ए | 70ए | 140ए | 210ए |
| नाममात्र ताप क्षमता (हीटिंग) | 21kW | 42kW | 84kW | 125kW |
| नाममात्र हीटिंग इनपुट पावर | 7kW | 14kW | 28kW | 42kW |
| कम तापमान हीटिंग (हीटिंग) | 18kW | 36kW | 79kW | 108kW |
| कम तापमान हीटिंग इनपुट पावर | 6kW | 12kW | 24kW | 36kW |
| रेटेड जल प्रवाह | 3.5m³ / h | 7m³/घंटा | 14m³/घंटा | 21m³/घंटा |
| रेफ्रिजरेंट का नाम/इंजेक्शन राशि | R410A/R134a (5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| जल पक्ष प्रतिरोध | 55kPa | 65kPa | ≤85kPa | 95kPa |
| शोर | ≤62dB (ए) | 68dB (ए) | ≤72dB (ए) | ≤76dB (ए) |
| निकास पर स्वीकार्य काम का दबाव / सक्शन साइड |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| उच्च दबाव/कम दबाव पक्ष अधिकतम स्वीकार्य दबाव | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| हीट एक्सचेंजर का अधिकतम काम करने का दबाव | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| आकार (एल * डब्ल्यू * एच) मिमी | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| वज़न | 160 किग्रा | 318 किग्रा | 630 किलो | 950 किग्रा |
| विरोधी सदमे स्तर | मैं | |||
| जलरोधक स्तर | आईपीएक्स4 | आईपीएक्स4 | आईपीएक्स4 | आईपीएक्स4 |
| संबंध | डीएन 32 (बाहर) | डीएन 40 (बाहर) | डीएन 54 (निकला हुआ किनारा) | डीएन 65 (निकला हुआ किनारा) |
| यूनिट मूल्य यूएसडी/सेट | 3607 | 6725 | 13115 | 19680 |
| ताप की स्थिति: (गर्म पानी): परिवेशी शुष्क बल्ब 20°C है, परिवेशी गीला बल्ब 15°C है, प्रारंभिक पानी का तापमान 15°C है, और अंतिम पानी का तापमान 75°C है। पर्यावरण शुष्क बल्ब -7 डिग्री सेल्सियस, परिवेश गीला बल्ब -8 डिग्री सेल्सियस, प्रारंभिक पानी का तापमान 6 डिग्री सेल्सियस, और अंत पानी का तापमान 75 डिग्री सेल्सियस। टर्मिनल यूनिवर्सल हीटिंग यूनिट ताप की स्थिति: (हीटिंग) परिवेशी शुष्क बल्ब 7°C है, परिवेशी गीला बल्ब 6°C है, और बहते पानी का तापमान 75°C है। पर्यावरण शुष्क बल्ब -7 डिग्री सेल्सियस, परिवेश गीला बल्ब -8 डिग्री सेल्सियस, बहते पानी का तापमान 75 डिग्री सेल्सियस। |
||||
