150 किलोवाट अल्ट्रा-लो तापमान परिवर्तनीय आवृत्ति कैस्केड उच्च तापमान ताप पंप इकाई का सिद्धांत:
जब परिवेश का तापमान 80 डिग्री सेल्सियस से ऊपर उच्च तापमान वाले गर्म पानी का उत्पादन करने के लिए गिरता है, तो पारंपरिक सिंगल-स्टेज स्टीम कंप्रेसर चक्र संपीड़न अनुपात में वृद्धि के कारण दक्षता में तेज गिरावट का कारण बनता है।कैस्केड हीट पंप चक्र का उपयोग इस समस्या को हल कर सकता है
कैस्केड हीट पंप में दो स्वतंत्र चक्र होते हैं, एक कम तापमान चक्र और एक उच्च तापमान चक्र।दो चक्र एक बाष्पीकरणीय संघनित्र द्वारा जुड़े हुए हैं।बाष्पीकरणीय संघनित्र एक निम्न तापमान चरण संघनित्र और उच्च तापमान चरण बाष्पीकरण दोनों है।पूरे सिस्टम के रेफ्रिजरेशन चक्र में, रेफ्रिजरेंट गर्मी को अवशोषित करता है और बाष्पीकरण में गैसीकृत करता है, और फिर कम तापमान वाले कंप्रेसर द्वारा संपीड़ित होने के बाद गर्मी छोड़ने के लिए बाष्पीकरणीय कंडेनसर में प्रवेश करता है।उच्च तापमान कंडेनसर बाष्पीकरणीय कंडेनसर में कम तापमान रेफ्रिजरेंट द्वारा छोड़ी गई गर्मी को अवशोषित करता है और इसे गैस में वाष्पित कर देता है।यह उच्च तापमान कंप्रेसर में उच्च तापमान और उच्च दबाव में संकुचित होता है, और उच्च तापमान और उच्च दबाव तरल बनने के लिए कंडेनसर में गर्मी छोड़ता है।विस्तार वाल्व द्वारा गला घोंटने के बाद, यह बाष्पीकरणीय कंडेनसर में प्रवेश करता है, और इसी तरह।उच्च तापमान ताप पंप आयातित कंप्रेसर को गोद लेता है, और पूरी तरह से स्वचालित नियंत्रण प्रणाली इकाई के अप्राप्य संचालन को सुनिश्चित कर सकती है, और केवल थोड़ी मात्रा में बिजली के साथ 80 ℃ से ऊपर उच्च तापमान गर्म पानी का उत्पादन कर सकती है।
कपड़ा कारखानों की छपाई और रंगाई में 60 ℃ ~ 80 ℃ पर उच्च तापमान गर्म पानी की आवश्यकता होती है।उच्च तापमान ताप पंप प्रभावी रूप से मुद्रण और रंगाई कारखानों, ब्लीचिंग और रंगाई कारखानों, बुनाई कारखानों आदि में औद्योगिक गर्म पानी उपयोगकर्ताओं के लिए 85 ℃ पर उच्च तापमान गर्म पानी प्रदान कर सकता है। उच्च तापमान ताप पंप प्रणाली की वार्षिक परिचालन लागत लगभग 1 / है। इलेक्ट्रिक हीटिंग की लागत का 4 और तेल हीटिंग की लागत का 1/3।यद्यपि अन्य ताप विधियों की तुलना में उच्च तापमान ताप पंप की प्रारंभिक निवेश लागत थोड़ी अधिक है, उद्यम बहुत कम समय में लागत की वसूली कर सकते हैं।
कपड़ा कारखानों की छपाई और रंगाई में 60 ℃ ~ 80 ℃ पर उच्च तापमान गर्म पानी की आवश्यकता होती है।उच्च तापमान ताप पंप प्रभावी रूप से मुद्रण और रंगाई कारखानों, ब्लीचिंग और रंगाई कारखानों, बुनाई कारखानों आदि में औद्योगिक गर्म पानी उपयोगकर्ताओं के लिए 85 ℃ पर उच्च तापमान गर्म पानी प्रदान कर सकता है। उच्च तापमान ताप पंप प्रणाली की वार्षिक परिचालन लागत लगभग 1 / है। इलेक्ट्रिक हीटिंग की लागत का 4 और तेल हीटिंग की लागत का 1/3।यद्यपि अन्य ताप विधियों की तुलना में उच्च तापमान ताप पंप की प्रारंभिक निवेश लागत थोड़ी अधिक है, उद्यम बहुत कम समय में लागत की वसूली कर सकते हैं।...

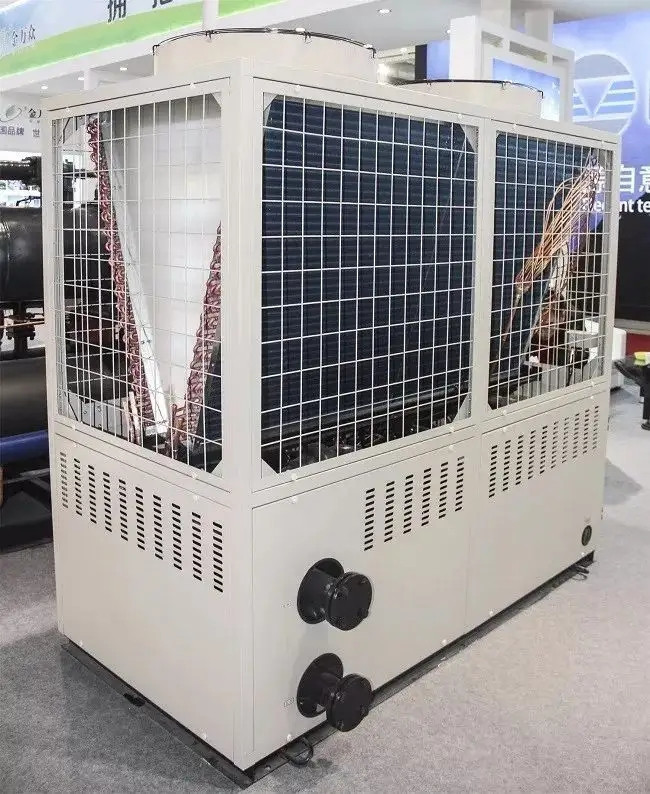

अल्ट्रा-लो टेम्परेचर वेरिएबल फ़्रीक्वेंसी कैस्केड हाई टेम्परेचर हीट पंप यूनिट R410A लो टेम्परेचर स्टेज और R134a हाई टेम्परेचर स्टेज सिस्टम के रूप को अपनाती है।गर्म पानी या हीटिंग बनाने के लिए हीट एक्सचेंज।अल्ट्रा-लो तापमान कैस्केड उच्च तापमान ताप पंप इकाई डीसी आवृत्ति रूपांतरण तकनीक को गोद लेती है, जिसमें उच्च ताप ऊर्जा दक्षता होती है।तापमान स्थिर हीटिंग 75 डिग्री सेल्सियस हो सकता है।
150 किलोवाट अल्ट्रा-लो तापमान परिवर्तनीय आवृत्ति कैस्केड उच्च तापमान ताप पंप इकाई की प्रदर्शन विशेषताओं:
1. पूर्ण डीसी आवृत्ति रूपांतरण नियंत्रण प्रौद्योगिकी: परिवर्तनीय कार्य परिस्थितियों के आधार पर आवृत्ति रूपांतरण नियंत्रण प्रौद्योगिकी स्वचालित रूप से लोड को समायोजित कर सकती है;हीटिंग क्षमता कम क्षीण होती है, और पारंपरिक सिंगल-सिस्टम हीट पंप की तुलना में हीटिंग क्षमता 30% बढ़ जाती है;
2. पानी की आपूर्ति का उच्च तापमान: उच्च तापमान विशेष कंप्रेसर अपनाया जाता है, रेटेड आपूर्ति / वापसी पानी का तापमान 70 डिग्री सेल्सियस / 60 डिग्री सेल्सियस है, और पानी की आपूर्ति का तापमान 75 डिग्री सेल्सियस तक है;
3. अच्छा कम तापमान प्रदर्शन: -30 डिग्री सेल्सियस परिवेश के तापमान पर सामान्य हीटिंग 70 डिग्री सेल्सियस, -12 डिग्री सेल्सियस / -14 डिग्री सेल्सियस पर सीओपी को गर्म करना परिवेश का तापमान 1.8 से कम नहीं, -25 "सी पर सीओपी को गर्म करना परिवेश का तापमान कम नहीं 1.5 से अधिक;
4. अनुप्रयोगों की विस्तृत श्रृंखला: पानी की आपूर्ति का तापमान 40 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस है, लागू परिवेश का तापमान -35 डिग्री सेल्सियस ~ 25 डिग्री सेल्सियस है, और यह विभिन्न प्रकार के टर्मिनल रूपों के लिए उपयुक्त है, और इसका उपयोग किया जा सकता है मेरे देश के उत्तर में सबसे ठंडे क्षेत्र;
5. परियोजना की आसान स्थापना: समग्र मॉड्यूलर संरचना डिजाइन अपनाया गया है, संरचना कॉम्पैक्ट है, ऑपरेशन शोर कम है, फर्श की जगह छोटी है, और स्थापना लागत कम है;
6. रिमोट क्लाउड मॉनिटरिंग: पूरा सिस्टम रिमोट मॉनिटरिंग सिस्टम से लैस है, जो वास्तविक समय में यूनिट की ऑपरेटिंग स्थिति और ऑपरेटिंग पैरामीटर की जांच कर सकता है, गलती अलार्म की जांच कर सकता है और दूरस्थ रूप से संचालित कर सकता है, और 24 घंटे मानव रहित प्रबंधन का एहसास कर सकता है।
| कल्पना | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| वोल्टेज | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz |
| नाममात्र ताप क्षमता (गर्म पानी) | 25kW | 52kW | 102kW | 150kW |
| नाममात्र ताप क्षमता इनपुट शक्ति | 8kW | 16.5kW | 33kW | 48kW |
| कम तापमान ताप क्षमता (गर्म पानी) | 18kW | 36.5kW | 72kW | 110kW |
| कम तापमान हीटिंग इनपुट पावर | 6kW | 12kW | 24kW | 36kW |
| अधिकतम इनपुट शक्ति | 13kW | 26kW | 52kW | 78kW |
| अधिकतम ऑपरेटिंग वर्तमान | 35ए | 70ए | 140ए | 210ए |
| नाममात्र ताप क्षमता (हीटिंग) | 21kW | 42kW | 84kW | 125kW |
| नाममात्र हीटिंग इनपुट पावर | 7kW | 14kW | 28kW | 42kW |
| कम तापमान हीटिंग (हीटिंग) | 18kW | 36kW | 79kW | 108kW |
| कम तापमान हीटिंग इनपुट पावर | 6kW | 12kW | 24kW | 36kW |
| रेटेड जल प्रवाह | 3.5m³ / h | 7m³/घंटा | 14m³/घंटा | 21m³/घंटा |
| रेफ्रिजरेंट का नाम/इंजेक्शन राशि | R410A/R134a (5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| जल पक्ष प्रतिरोध | 55kPa | 65kPa | ≤85kPa | 95kPa |
| शोर | ≤62dB (ए) | 68dB (ए) | ≤72dB (ए) | ≤76dB (ए) |
| निकास पर स्वीकार्य काम का दबाव / सक्शन साइड |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| उच्च दबाव/कम दबाव पक्ष अधिकतम स्वीकार्य दबाव | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| हीट एक्सचेंजर का अधिकतम काम करने का दबाव | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| आकार (एल * डब्ल्यू * एच) मिमी | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| वज़न | 160 किग्रा | 318 किग्रा | 630 किलो | 950 किग्रा |
| विरोधी सदमे स्तर | मैं | |||
| जलरोधक स्तर | आईपीएक्स4 | आईपीएक्स4 | आईपीएक्स4 | आईपीएक्स4 |
| संबंध | डीएन 32 (बाहर) | डीएन 40 (बाहर) | डीएन 54 (निकला हुआ किनारा) | डीएन 65 (निकला हुआ किनारा) |
| यूनिट मूल्य यूएसडी/सेट | 3607 | 6725 | 13115 | 19680 |
| ताप की स्थिति: (गर्म पानी): परिवेशी शुष्क बल्ब 20°C है, परिवेशी गीला बल्ब 15°C है, प्रारंभिक पानी का तापमान 15°C है, और अंतिम पानी का तापमान 75°C है। पर्यावरण शुष्क बल्ब -7 डिग्री सेल्सियस, परिवेश गीला बल्ब -8 डिग्री सेल्सियस, प्रारंभिक पानी का तापमान 6 डिग्री सेल्सियस, और अंत पानी का तापमान 75 डिग्री सेल्सियस। टर्मिनल यूनिवर्सल हीटिंग यूनिट ताप की स्थिति: (हीटिंग) परिवेशी शुष्क बल्ब 7°C है, परिवेशी गीला बल्ब 6°C है, और बहते पानी का तापमान 75°C है। पर्यावरण शुष्क बल्ब -7 डिग्री सेल्सियस, परिवेश गीला बल्ब -8 डिग्री सेल्सियस, बहते पानी का तापमान 75 डिग्री सेल्सियस। |
||||
