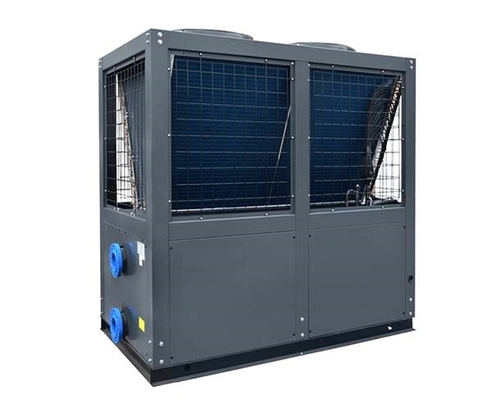

आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर का विवरण डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट
कंप्रेसर बाष्पीकरणकर्ता से कम तापमान और कम दबाव वाले गैसीय कार्बन डाइऑक्साइड रेफ्रिजरेंट को चूसता है, और काम के माध्यम से कार्बन डाइऑक्साइड रेफ्रिजरेंट को उच्च तापमान और उच्च दबाव वाले सुपरक्रिटिकल तरल पदार्थ में संपीड़ित करता है।उच्च तापमान और उच्च दबाव सुपरक्रिटिकल द्रव पानी के साथ गर्मी का आदान-प्रदान करने के लिए गैस कूलर में प्रवेश करता है, और गैस कूलर में ठंडा हो जाता है।उच्च दाब द्रव बहुत अधिक ऊष्मा छोड़ता है, और पानी छोड़ी गई ऊष्मा को अवशोषित कर लेता है और तापमान में वृद्धि जारी रहती है।विस्तार वाल्व द्वारा उच्च दबाव वाले द्रव को थ्रॉटल और डिप्रेसुराइज़ करने के बाद, यह आसपास की हवा से गर्मी को अवशोषित करता है और बाष्पीकरणकर्ता में पंखे की क्रिया के माध्यम से कम दबाव वाली गैस में वाष्पित हो जाता है, और संपीड़ित होने के लिए कंप्रेसर में चूसा जाता है, और गर्म पानी का उत्पादन करने के लिए चक्र को दोहराया जाता है।विशेषताएं प्राकृतिक पर्यावरण संरक्षण शीतलक: ओडीपी 0 है, जीडब्ल्यूपी 1 है, पर्यावरण के लिए कोई प्रदूषण नहीं, गैर विषैले, गैर-ज्वलनशील उत्कृष्ट उच्च तापमान हीटिंग प्रदर्शन: उच्चतम जल उत्पादन 90 ℃ से ऊपर तक पहुंच सकता है उत्कृष्ट निम्न तापमान प्रदर्शन: पर - 20 डिग्री सेल्सियस परिवेश का तापमान, 90 डिग्री सेल्सियस उच्च तापमान गर्म पानी अभी भी उत्पादित किया जा सकता है उच्च दक्षता: हीटिंग प्रदर्शन सीओपी 4.5 तक पहुंच सकता है, और जब कम तापमान पर गर्म पानी का उत्पादन होता है, तो सीओपी अभी भी 2.0 से ऊपर है आवेदन की विस्तृत श्रृंखला: यह सामान्य रूप से -20 ℃ ~ 43 ℃ के परिवेश के तापमान रेंज में काम कर सकता है, जो हमारे घरेलू या औद्योगिक गर्म पानी के उत्पादन के लिए उपयुक्त है
आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर का प्रदर्शन डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट
अल्ट्रा-निम्न तापमान काम करने की स्थिति: परिवेश का तापमान डीबी-10-सी, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;
डीफ़्रॉस्ट की स्थिति: परिवेश का तापमान DB2°C/WB1°C, पानी के प्रवेश का तापमान 9°C;कम तापमान की स्थिति: परिवेश का तापमान डीबी 7 डिग्री सेल्सियस / डब्ल्यूबी 6 डिग्री सेल्सियस, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;मानक काम करने की स्थिति: परिवेश का तापमान डीबी 20 डिग्री सेल्सियस / डब्ल्यूबी 15 डिग्री सेल्सियस, इनलेट पानी का तापमान 15 डिग्री सेल्सियस;उच्च तापमान काम करने की स्थिति: परिवेश का तापमान DB38 ° C / WB23 ° C, इनलेट पानी का तापमान 29 ° C।
संस्थापन नोट्स:
1. संस्थापन के आसपास की दूरी Im से कम नहीं होनी चाहिए;
2. ताप पंप के अलावा अन्य पाइपलाइनों को ठंढ से बचाया जाना चाहिए और हीटिंग तत्व स्थापित किए जा सकते हैं;
3. गर्मी के नुकसान को रोकने के लिए गर्म पानी के संचलन के लिए पाइपलाइनों के लिए गर्मी इन्सुलेशन और सुरक्षा उपाय किए जाने चाहिए।
| हिमाचल प्रदेश | ए/मिमी | बी/मिमी | सी/मिमी |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

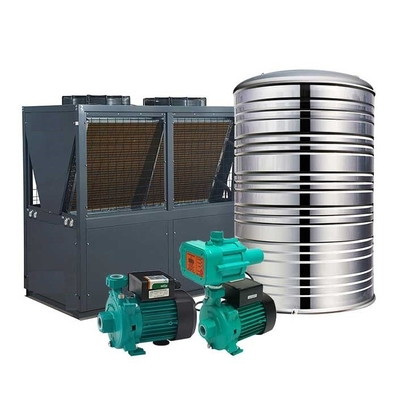

आवेदन आरेख दबाव-असर पानी की टंकी
आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर, डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट
सिस्टम आरेख स्मार्ट नियंत्रण प्रणाली
आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर, डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट
|
CO2 ताप पंप गर्म पानी इकाई विनिर्देश सूची आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर, डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट |
||||||||
| नमूना | एसजेकेआरएस-05आई/सी | एसजेकेआरएस-28II/सी | एसजेकेआरएस-36II/सी | एसजेकेआरएस-55II/सी | एसजेकेआरएस-73II/सी | एसजेकेआरएस-106II/सी | एसजेकेआरएस-160II/सी | |
| विनिर्देश | 2एचपी | 7.5HP | 10HP | 15एचपी | 20एचपी | 30एचपी | 45एचपी | |
| बिजली की आपूर्ति | 230V/1N/50Hz | 380 वी / 3 एन / 50 हर्ट्ज | ||||||
| ताप विधि | प्रत्यक्ष हीटिंग / परिसंचारी | |||||||
| नाममात्र काम करने की स्थिति | (किलोवाट) ताप क्षमता | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (किलोवाट) इनपुट शक्ति |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| सीओपी | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| उच्च तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (किलोवाट) इनपुट पावर | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| सीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (किलोवाट) इनपुट पावर | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| सीओपी | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| भागों की जानकारी | पानी के पाइप इंटरफ़ेस का आकार | डीएन15 | डीएन20 | डीएन25 | डीएन32 | |||
| जल ताप विनिमायक | प्लेट या ट्यूब हीट एक्सचेंजर | |||||||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब एल्यूमीनियम फिन | |||||||
| कंप्रेसर प्रकार | डबल रोटरी | अर्ध-बंद पारस्परिक प्रकार | ||||||
| संचालन पैनल | कलर टच स्क्रीन | |||||||
| अधिकतम आउटलेट तापमान | 85℃ | 90℃ | ||||||
| शीतल | R744 (CO2) | |||||||
| डिजाइन दबाव (एमपीए) | 15 एमपीए (एचपी)/8 एमपीए (एलपी) | |||||||
| आयाम (एल, डब्ल्यू, एच मिमी) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (डीबी) शोर | 44 | 56 | 59 | 62 | 67 | 70 | 70 | |
| (किलो) वजन | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| फीडवाटरटेम्परेचर (℃) | 5~40 | |||||||
| (पानी के दबाव एमपीए फ़ीड) | 0.05 ~ 0.4 | |||||||
| जल आउटलेट तापमान (℃) | 55~85 | 55~90 | ||||||
| अधिकतम प्रवाह | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश का तापमान (℃) | -25~43 | |||||||
सिस्टम योजनाबद्ध आरेख
