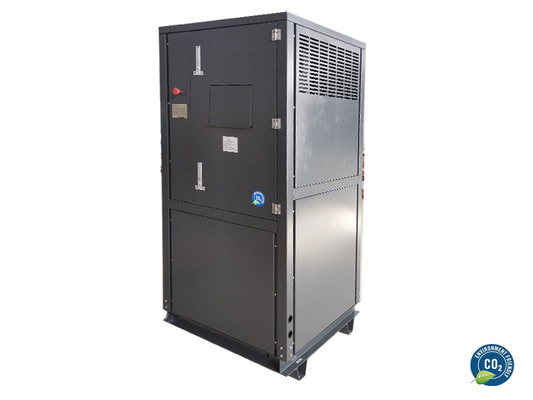

160 किलोवाट सीओ 2 जल स्रोत ताप पंप वाणिज्यिक उपयोग उद्योग स्कूल विश्वविद्यालय हीटिंग और गर्म पानी
1. उत्पाद मॉडल: एलएन-160ZW
2. रेफ्रिजरेंट: कार्बन डाइऑक्साइड (R744/CO2);
3. ताप क्षमता: 160kW;
4. शीतलन क्षमता: 124.5kW;
5. ऑपरेटिंग पावर: 35.5kW
6. व्यापक ऊर्जा दक्षता: 8.01
7. ताप तापमान: 55-98 ℃;
8. प्रशीतन तापमान: 3-15 ℃;
9. फ़ंक्शन का उपयोग करें: ऐसे स्थान जिन्हें एक ही समय में गर्म पानी और ठंडे पानी की आवश्यकता होती है।
CO2 सर्द: लाभ
गैर ज्वलनशील, गैर विषैले।
प्राकृतिक उत्पाद।
3 सर्द को पुनर्प्राप्त करने के लिए किसी विशेष प्रक्रिया की आवश्यकता नहीं है
4 पुनः प्राप्त करने की आवश्यकता नहीं है।
5 ओजोन परत को कोई नुकसान नहीं।
6. ओडीपी = 0 (ओजोन खतरा संभावित मूल्य 0) 2
7. जीडब्ल्यूपी = 1 (ग्रीनहाउस प्रभाव संभावित मूल्य 1)
8. किसी भी देश के कर और नियामक नियमों के अधीन नहीं।
CO2 R744 हीट पंप के लिए लाभ:
1 पानी का तापमान 100 ℃ तक हो सकता है, उच्च तापमान भंडारण पानी की टंकी की मात्रा को कम कर सकता है।
2 काम करने की सीमा -43 ℃ है, लेकिन पानी अभी भी कुशलता से छोड़ा जा सकता है।
3 अधिकतम सीओपी 5.5 है। और ऑल-इन-वन मल्टीफंक्शनल मशीन के लिए, इसकी अधिकतम सीओपी 7 है।
4 ऑल-इन-वन मशीन दक्षतापूर्ण ऊर्जा उपयोग को अधिकतम करने के लिए एक ही समय में गर्म और ठंडे पानी का उत्पादन कर सकती है।
5. विभिन्न पानी की खपत को पूरा कर सकते हैं।
6 एकल तंत्र समाक्षीय 520kW को कई मॉड्यूल के साथ जोड़ा जा सकता है।
⑦ सुरक्षा, ओवरप्रेशर सुरक्षा सुरक्षा, पानी और बिजली पृथक्करण के लिए 6 गुना के साथ।
बुद्धिमान बारंबारता रूपांतरण नियंत्रण डीफ़्रॉस्टिंग करते समय 50% ऊर्जा बचा सकता है।
9.स्प्लिट डिज़ाइन, विशेष रूप से उच्च वृद्धि वाले स्थानों के लिए जिन्हें फहराया और परिवहन नहीं किया जा सकता है।
10. स्मार्ट वायरलेस एपीपी नियंत्रण, मानव रहित प्रबंधन का एहसास कर सकता है।
160 किलोवाट सीओ 2 जल स्रोत ताप पंप वाणिज्यिक उपयोग उद्योग स्कूल विश्वविद्यालय हीटिंग और गर्म पानी
1.DC चर आवृत्ति दो चरण कंप्रेसर।
2. स्प्लिट-टाइप मशीन को अधिकतम पानी की टंकी की मात्रा 2000L के साथ कॉन्फ़िगर किया जा सकता है।
3. एकीकृत निर्मित पानी की टंकी की मात्रा 40L, 180L, 220L, 260L, 320L . के रूप में
④ उत्पाद कार्य: सिंगल हॉट वॉटर यूनिट मशीन, वॉटर बॉयलर, घरेलू गर्म पानी + ताप + सौर ताप।
(5 घरों, इलाओं, छोटे होटलों, छोटे कारखानों, अस्पताल कीटाणुशोधन आदि के लिए उपयुक्त।
उच्चतम पानी का तापमान 90 ℃ तक पहुंच सकता है
CO2 हीट पंप वॉटर हीटर के सामने मुख्य समस्या दक्षता में लगातार सुधार और लागत को कम करना है, जिससे पारंपरिक हीट पंप वॉटर हीटर के साथ उनकी प्रतिस्पर्धा में सुधार होता है।दक्षता में सुधार के लिए, हमें प्रौद्योगिकी में नवाचार पर भरोसा करने की जरूरत है।
1) विस्तार तंत्र का विकास
सैद्धांतिक विश्लेषण के माध्यम से, थ्रॉटल वाल्व को बदलने और विस्तार कार्य की वसूली के लिए एक विस्तारक का उपयोग ट्रांसक्रिटिकल सीओ 2 चक्र के प्रदर्शन में काफी सुधार कर सकता है।इसलिए, देश और विदेश में कई शोध संस्थान अनुसंधान में अनुसंधान और विकास के प्रयासों में काफी निवेश कर रहे हैं।ओपन लिटरेचर रिपोर्ट में पिस्टन टाइप, फ्री पिस्टन टाइप, स्क्रॉल टाइप, रोलिंग रोटर टाइप, स्विंग रोटर टाइप, स्लाइडिंग वेन टाइप इत्यादि सहित विस्तार मशीन प्रकार शामिल हैं। हालांकि एक प्रोटोटाइप विकसित किया गया है, लेकिन कई तकनीकी मुद्दों को अभी भी दूर करने की जरूरत है।
2) CO2 कंप्रेसर दक्षता में निरंतर सुधार।
कंप्रेसर संपूर्ण ट्रांसक्रिटिकल CO2 चक्र प्रणाली का एक प्रमुख घटक है, और इसकी दक्षता सीधे सिस्टम के प्रदर्शन को प्रभावित करती है।कई निर्माताओं और अनुसंधान संस्थानों ने CO2 कम्प्रेसर की संरचना में सुधार, प्रसंस्करण सटीकता में सुधार और चलती भागों की स्नेहन स्थितियों में सुधार करके CO2 कम्प्रेसर की दक्षता में सुधार किया है।
3) हीट एक्सचेंजर की हीट एक्सचेंज दक्षता में लगातार सुधार होता है।
CO2 चक्र प्रणाली की प्रभावी ऊर्जा के विश्लेषण के माध्यम से, यह पाया गया है कि थ्रॉटलिंग लॉस के अलावा, हीट एक्सचेंजर का नुकसान भी कुल नुकसान का एक बड़ा हिस्सा लेता है, और यहां तक कि एकल के लिए थ्रॉटलिंग नुकसान से भी अधिक है- चरण CO2 चक्र।CO2 चक्र प्रणाली के प्रदर्शन में सुधार के लिए हीटर महत्वपूर्ण हैं।
4) CO2 हीट पंप वॉटर हीटर की ठंड और गर्मी एक ही समय में उपयोग की जाती है।
सैद्धांतिक शोध से पता चलता है कि एक ही समय में CO2 हीट पंप वॉटर हीटर की ठंड और गर्मी का उपयोग करके सिस्टम की दक्षता में काफी सुधार किया जा सकता है।इसलिए, एक हीट पंप वॉटर हीटर विकसित करना अधिक सार्थक है जो गर्म पानी और शीतलन दोनों प्रदान करता है।
न्यूनतम ऑपरेटिंग परिवेश का तापमान -25 ℃
CO2Cascade एसी इन्वर्टर हीट पंप
① एसी इन्वर्टर कंप्रेसर।
② सीपीपी/पीएलसी मुख्य नियंत्रण, रंगीन टच स्क्रीन।
3 अल्ट्रा-निम्न तापमान ऑपरेशन-43 ℃।
स्प्लिट या पूरे शरीर की मशीन, पसंद के रूप में अनुकूलित किया जा सकता है।
उत्पाद समारोह: सर्दियों में अल्ट्रा-लो तापमान ताप, गर्मियों में ठंडा।
3. उत्तरी हाई-स्पीड रेलवे स्टेशनों, सुपरमार्केट, कारखानों, स्टेडियमों, गर्म 45 किलोवाट सीओ 2 कैस्केड एसी इन्वर्टर हीट पंप इंटीग्रल अल्ट्रा-लो तापमान कैस्केड कार्बन डाइऑक्साइड ताप पंप एल्स, फार्म इत्यादि जैसे हीटिंग की आवश्यकता वाले स्थानों पर लागू।
160 किलोवाट सीओ 2 जल स्रोत ताप पंप वाणिज्यिक उपयोग उद्योग स्कूल विश्वविद्यालय हीटिंग और गर्म पानी
| CO2 एसी इन्वर्टर जल स्रोत हीट पंप | |||||
| प्रकार | एलएनएस-40ZW | एलएनएस-75ZW | एलएनएस-160ZW | ||
| समारोह | तापन क्षमता | किलोवाट | 39.3 | 76.3 | 156 |
| गर्म पानी की क्षमता | एल/एच | 750 | 1450 | 2980 | |
| ताप शक्ति इनपुट | किलोवाट | 8.1 | 16.5 | 37.1 | |
| ठंडा करने की क्षमता | किलोवाट | 31 | 59.8 | 118.9 | |
| सीओपी | डब्ल्यू/डब्ल्यू | 4.7 | 4.6 | 4.2 | |
| बिजली की आपूर्ति | वी/पीएच/हर्ट्ज | 380 वी ~ 415 वी ~ 50/60 हर्ट्ज | |||
| शीतलक जल प्रवाह मात्रा | एम3/एच | 5.3 | 10.2 | 20.4 | |
| रेटेड आउटपुट पानी का तापमान | ℃ | 60 | |||
| अधिकतम आउटपुट जल तापमान | ℃ | 90 | |||
| कार्य परिवेश तापमान रेंज | ℃ | (-)25-43 | |||
| जल कनेक्शन पाइप का आकार | मिमी | डीएन20/डीएन32 | डीएन20/डीएन40 | डीएन40/डीएन65 | |
| शीतल | प्रकार | R744/CO2 | |||
| आयाम | मिमी | 1500x900x1290 | 1500x900x1285 | 900*900x1910 | |
| शोर स्तर | डीबी (ए) | 45 | 51 | 51 | |
| शुद्ध वजन | किलोग्राम | 530 | 985 | 900 | |
| पलटनेवाला | एसी | ||||
| मानक तापमान की स्थिति: | |||||
| ठंडे पानी की ओर: इनलेट पानी का तापमान 12C, आउटलेट पानी का तापमान 7 ° C। | |||||
| गर्म पानी की तरफ: इनलेट पानी का तापमान 15 सी, आउटलेट पानी का तापमान 60 डिग्री सेल्सियस। | |||||
160 किलोवाट सीओ 2 जल स्रोत ताप पंप वाणिज्यिक उपयोग उद्योग स्कूल विश्वविद्यालय हीटिंग और गर्म पानी
आवेदन आरेख दबाव-असर वाली पानी की टंकी
सिस्टम आरेख स्मार्ट नियंत्रण प्रणाली
8kW घरेलू कार्बन डाइऑक्साइड ऑल-इन-वन मशीन CO2 वायु स्रोत ऊष्मा पम्प बहुक्रियाशील
सिस्टम योजनाबद्ध आरेख
