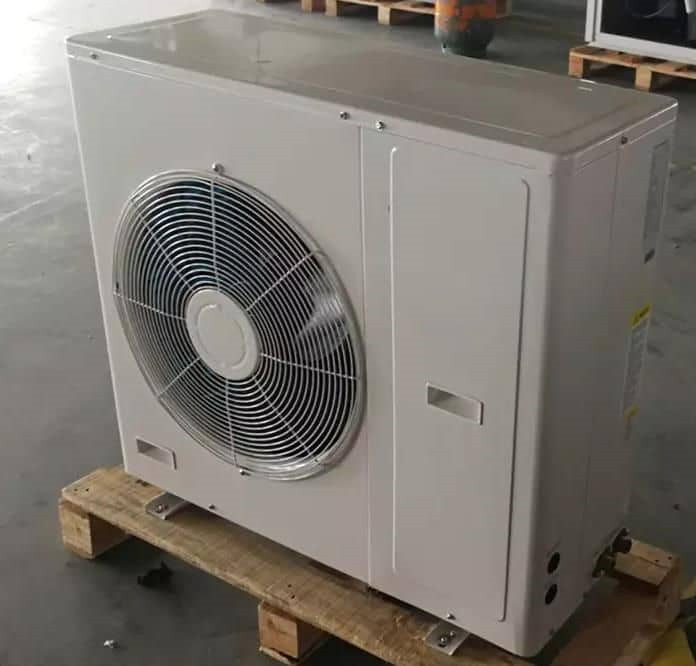

डोरिन इन्वर्टर CO2 (R744) हीट पंप सिस्टम कार्बन डाइऑक्साइड उच्च तापमान ताप पंप वायु स्रोत और जल स्रोत का विवरण
कार्बन डाइऑक्साइड ट्रांसक्रिटिकल हीट पंप यूनिट का अपशिष्ट गर्मी की वसूली में महत्वपूर्ण ऊर्जा बचत प्रभाव होता है।कार्बन डाइऑक्साइड सुपरक्रिटिकल की उत्कृष्ट विशेषताओं के माध्यम से, उच्च तापमान वाले गर्म पानी का उत्पादन करने के लिए केवल थोड़ी मात्रा में बिजली की आवश्यकता होती है।उत्तर में 100 से 20 डिग्री के ठंडे क्षेत्र में हवा की बेकार गर्मी को अवशोषित किया जा सकता है।कार्बन डाइऑक्साइड के सुपरक्रिटिकल क्षेत्र में, गैस हीट एक्सचेंजर अभी भी कुशलता से 60 डिग्री सेल्सियस से ऊपर उच्च तापमान वाले गर्म पानी का उत्पादन कर सकता है।
CO2 हीट पम्प कार्य सिद्धांत
CO2Heat पंप का कार्य सिद्धांत यह है कि रेफ्रिजरेंट हवा (या पानी) में गर्मी को अवशोषित करता है, कंप्रेसर द्वारा संपीड़ित एक उच्च तापमान और उच्च दबाव वाली गैस को छुट्टी दे दी जाती है।उच्च तापमान और उच्च दबाव रेफ्रिजरेंट गैस को गैस कूलर द्वारा ठंडा किया जाता है और गर्मी को पानी में स्थानांतरित करता है और फिर हीटिंग फ़ंक्शन का एहसास होता है।
कार्बन डाइऑक्साइड हीट पंप का कार्य तापमान: -43-43 ℃ आउटलेट पानी का तापमान: 35-100 ℃ COP: 3.2-7.0
संयुक्त अंतरिक्ष ताप और गर्म पानी के ताप के लिए ज़्यूजीलैंड 8kw आवासीय CO2 हीट पंप सिस्टम का प्रदर्शन
अल्ट्रा-निम्न तापमान काम करने की स्थिति: परिवेश का तापमान डीबी-10-सी, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;
डीफ़्रॉस्ट की स्थिति: परिवेश का तापमान DB2°C/WB1°C, पानी के प्रवेश का तापमान 9°C;कम तापमान की स्थिति: परिवेश का तापमान डीबी 7 डिग्री सेल्सियस / डब्ल्यूबी 6 डिग्री सेल्सियस, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;मानक काम करने की स्थिति: परिवेश का तापमान डीबी 20 डिग्री सेल्सियस / डब्ल्यूबी 15 डिग्री सेल्सियस, इनलेट पानी का तापमान 15 डिग्री सेल्सियस;उच्च तापमान काम करने की स्थिति: परिवेश का तापमान DB38 ° C / WB23 ° C, इनलेट पानी का तापमान 29 ° C।
संस्थापन नोट्स:
1. संस्थापन के आसपास की दूरी Im से कम नहीं होनी चाहिए;
2. ताप पंप के अलावा अन्य पाइपलाइनों को ठंढ से बचाया जाना चाहिए और हीटिंग तत्व स्थापित किए जा सकते हैं;
3. गर्मी के नुकसान को रोकने के लिए गर्म पानी के संचलन के लिए पाइपलाइनों के लिए गर्मी इन्सुलेशन और सुरक्षा उपाय किए जाने चाहिए।
| हिमाचल प्रदेश | ए/मिमी | बी/मिमी | सी/मिमी |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
आवेदन आरेख दबाव-असर वाली पानी की टंकी

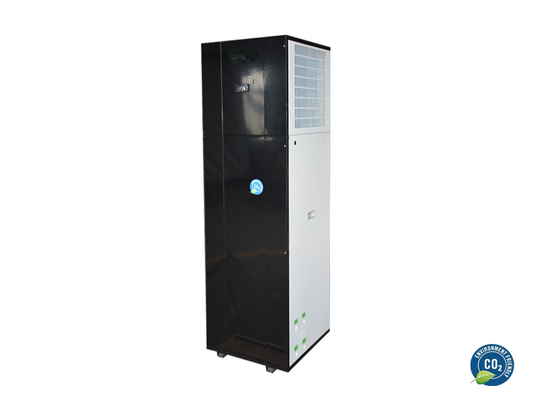

संयुक्त अंतरिक्ष ताप और गर्म पानी के ताप के लिए ज़्यूजीलैंड 8kw आवासीय CO2 हीट पंप सिस्टम
सिस्टम आरेख स्मार्ट नियंत्रण प्रणाली

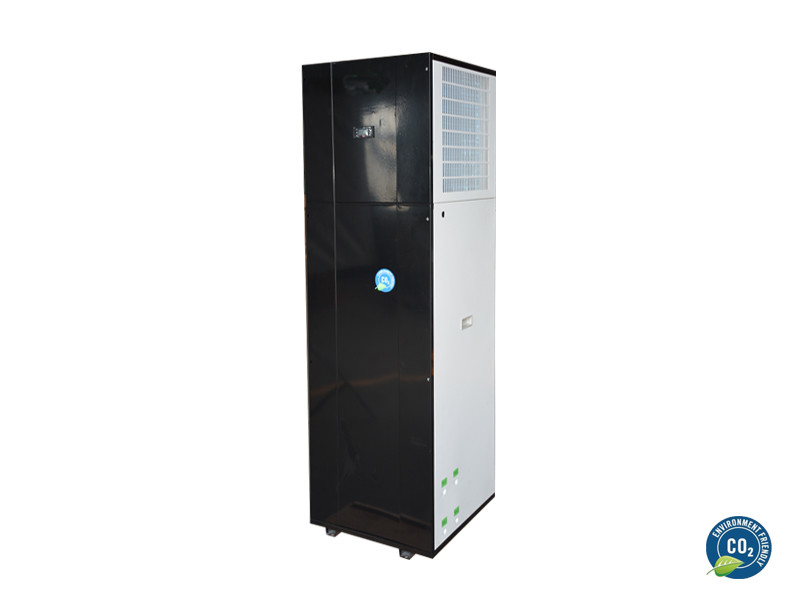

संयुक्त अंतरिक्ष ताप और गर्म पानी के ताप के लिए ज़्यूजीलैंड 8kw आवासीय CO2 हीट पंप सिस्टम
|

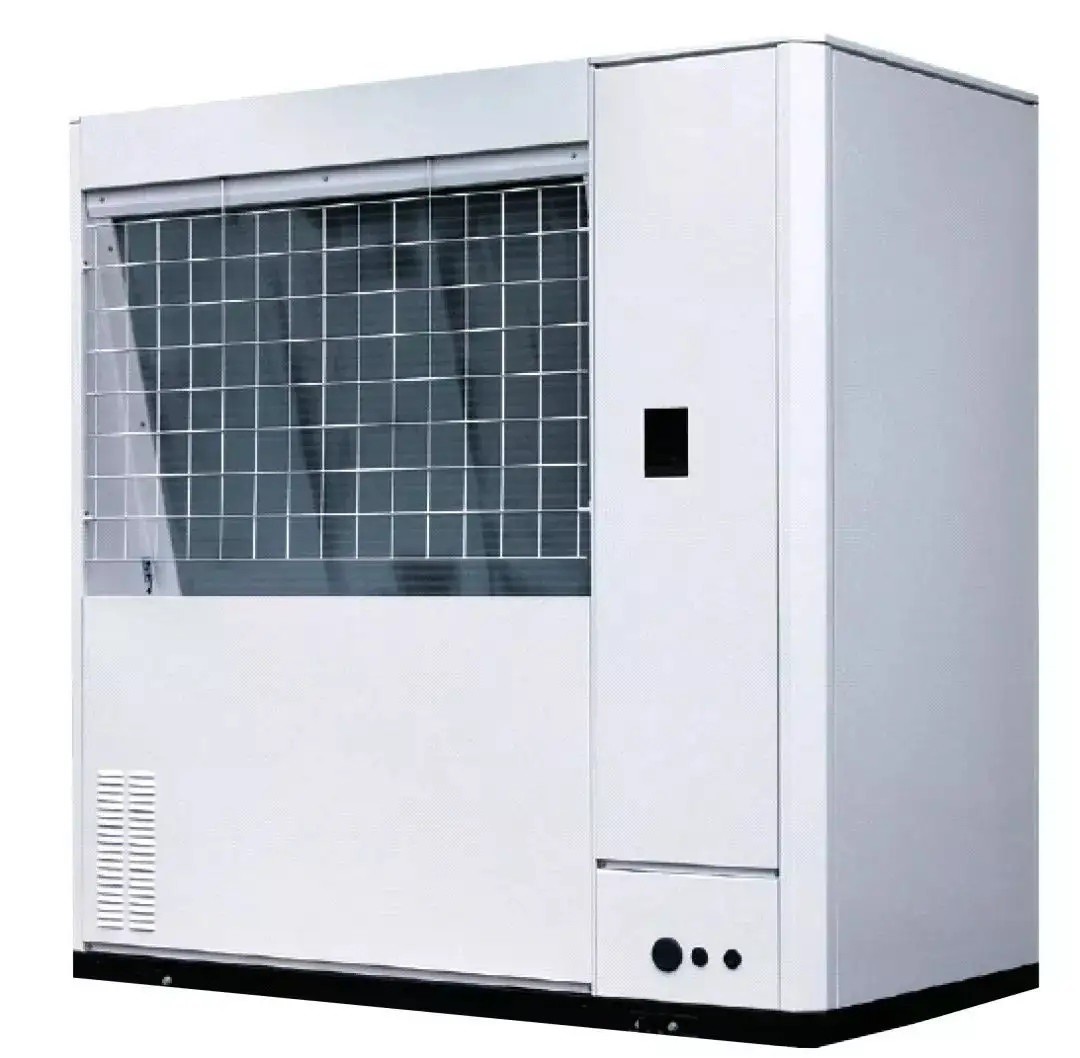

CO2 ताप पंप गर्म पानी इकाई विनिर्देश सूची संयुक्त अंतरिक्ष ताप और गर्म पानी के ताप के लिए ज़्यूजीलैंड 8kw आवासीय CO2 हीट पंप सिस्टम |
||||||||
| आदर्श | एसजेकेआरएस-05आई/सी | एसजेकेआरएस-28II/सी | एसजेकेआरएस-36II/सी | एसजेकेआरएस-55II/सी | एसजेकेआरएस-73II/सी | एसजेकेआरएस-106II/सी | एसजेकेआरएस-160II/सी | |
| विनिर्देश | 2एचपी | 7.5HP | 10HP | 15एचपी | 20एचपी | 30एचपी | 45एचपी | |
| बिजली की आपूर्ति | 230V/1N/50Hz | 380 वी / 3 एन / 50 हर्ट्ज | ||||||
| ताप विधि | प्रत्यक्ष हीटिंग / परिसंचारी | |||||||
| नाममात्र काम करने की स्थिति | (किलोवाट) ताप क्षमता | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (किलोवाट) निवेश शक्ति |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| सीओपी | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| उच्च तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (किलोवाट) इनपुट पावर | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| सीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (किलोवाट) इनपुट पावर | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| सीओपी | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| भागों की जानकारी | पानी के पाइप इंटरफ़ेस का आकार | डीएन15 | डीएन20 | डीएन25 | डीएन32 | |||
| जल ताप विनिमायक | प्लेट या ट्यूब हीट एक्सचेंजर | |||||||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब एल्यूमीनियम फिन | |||||||
| कंप्रेसर प्रकार | डबल रोटरी | अर्ध-बंद पारस्परिक प्रकार | ||||||
| संचालन पैनल | कलर टच स्क्रीन | |||||||
| अधिकतम आउटलेट तापमान | 85℃ | 90℃ | ||||||
| शीतल | R744 (CO2) | |||||||
| डिजाइन दबाव (एमपीए) | 15 एमपीए (एचपी)/8 एमपीए (एलपी) | |||||||
| आयाम (एल, डब्ल्यू, एच मिमी) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (डीबी) शोर | 44 | 56 | 59 | 62 | 67 | 70 | 70 | |
| (किलो) वजन | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| फीडवाटरटेम्परेचर (℃) | 5~40 | |||||||
| (पानी के दबाव एमपीए फ़ीड) | 0.05 ~ 0.4 | |||||||
| जल आउटलेट तापमान (℃) | 55~85 | 55~90 | ||||||
| अधिकतम प्रवाह | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश का तापमान (℃) | -25~43 | |||||||
सिस्टम योजनाबद्ध आरेख
लेमोन ) एनर्जी सेविंग टेक्नोलॉजी कं, लिमिटेड सीओ, हीट पंप, स्टीम इंजन हीट पंप और क्लोज्ड ड्रायर्स के डिजाइन और उत्पादन पर ध्यान केंद्रित करते हैं, विभिन्न ऊर्जा समाधान भी प्रदान करते हैं।
हमारे पास सीओ, हीट पंप सीरीज, स्टीम इंजन हीट पंप और क्लोज्ड ड्रावर सीरीज की पूरी औद्योगिक श्रृंखला है।उत्पादों में सीओ, वॉटर हीटिंग हीट पंप, सीओ, हीटिंग हीट पंप, सीओ, हीट एयर ब्लोअर, यूट्रा-लो टेम्परेचर सीओ, कैस्केड हीट पंप, और सीओ, वाटर सोर्स हीट पंप, सीओ, घरेलू गर्म पानी + हीटिंग + सोलर 3 शामिल हैं। -इन -1 हीट पंप, सीओ, स्विमिंग पूल हीट पंप, मल्टी-फंक्शनल सीओ, स्विमिंग पूल लगातार तापमान और आर्द्रता हीट पंप, उच्च तापमान स्टीम इंजन हीट पंप (120 ℃), बंद ड्रायर और इतने पर।इनमें CO, हीट पंप्स का एक्सपोर्ट वॉल्यूम सबसे ऊपर है।कार्बोनेटेड जल स्रोत हीट पंप दक्षिण में व्यापक रूप से उपयोग किए जाते हैं।घरेलू गर्म पानी + ताप + सौर ऊर्जा के लिए हमारे 3-इन -1 हीट पंप का बाजार में विशेष रूप से यूरोपीय बाजार में गर्मजोशी से स्वागत है।इसके अलावा, उच्च तापमान वाला स्टीम इंजन हीट पंप (120 डिग्री सेल्सियस) बॉयलर के लिए एक आदर्श विकल्प बन गया है।
