DORIN INVERTER CO2 ((R744) हीट पंप सिस्टम का वर्णन कार्बन डाइऑक्साइड उच्च तापमान हीट पंप हवा स्रोत और पानी स्रोत
कार्बन डाइऑक्साइड उच्च तापमान गर्मी पंप
कार्बन डाइऑक्साइड एक प्राकृतिक कार्य द्रव है, जिसमें उच्च थर्मल चालकता और विशिष्ट गर्मी क्षमता है, जो उच्च गर्मी हस्तांतरण गुणांक प्राप्त करने में मदद करता है।कम गतिशील चिपचिपाहट ट्यूब में काम करने वाले द्रव के दबाव में गिरावट को कम कर सकती हैउच्च वाष्प घनत्व कार्यशील द्रव की द्रव्यमान प्रवाह दर में सुधार करने में मदद करता है,घनत्व अनुपात (घनत्व अनुपात गैस और तरल के गुणों के बीच अंतर को दर्शाता है) छोटा है, जो काम करने वाले द्रव के वितरण के लिए फायदेमंद है, और सतह तनाव छोटा है, जो वाष्पीकरणकर्ता गर्मी हस्तांतरण क्षेत्र की तीव्रता में उबलने में सुधार कर सकता है।गैस घनत्व उच्च है, और प्रति यूनिट वॉल्यूम हीटिंग क्षमता बड़ी है, जो कि आर 22 की तुलना में लगभग 5 गुना है, जो पाइप और कंप्रेसर के आकार को कम कर सकता है, जिससे सिस्टम हल्का, कॉम्पैक्ट और आकार में छोटा हो जाता है।कंप्रेसर के दबाव अनुपात (संक्षेपण दबाव और काम करने वाले द्रव के वाष्पीकरण दबाव का अनुपात) कम है, संपीड़न प्रक्रिया आइसेंट्रोपिक संपीड़न के करीब हो सकती है और दक्षता में सुधार होता है।
कार्बन डाइऑक्साइड के पारसंवेदनशील प्रशीतन चक्र की प्रक्रिया साधारण वाष्प संपीड़न प्रशीतन चक्र से थोड़ा भिन्न है।कंप्रेसर के सक्शन दबाव महत्वपूर्ण दबाव से कम है, और वाष्पीकरण का तापमान भी महत्वपूर्ण तापमान से कम है। चक्र की एंडोथर्मिक प्रक्रिया अभी भी उप-महत्वपूर्ण परिस्थितियों में की जाती है।गर्मी विनिमय प्रक्रिया पूर्ण करने के लिए गुप्त गर्मी पर निर्भर करता हैहालांकि, कंप्रेसर का निकास दबाव महत्वपूर्ण दबाव से ऊपर है, और काम करने वाले माध्यम की गर्मी रिलीज प्रक्रिया के दौरान कोई संघनक उत्पन्न नहीं होता है।उच्च दबाव वाले हीट एक्सचेंजर को अब कंडेनसर नहीं कहा जाता, लेकिन एक गैस कूलर. संघनक तापमान की पारंपरिक अवधारणा खो गया है. मतलब, गर्मी विनिमय प्रक्रिया पूरा करने के लिए समझदार गर्मी पर निर्भर करता है.
8 kw R744 CO2 हीट पंप का प्रदर्शन आवासीय उपयोग के लिए हीटर पानी -25 डिग्री स्थिर
अति-कम तापमान कार्य परिस्थितियाँः परिवेश का तापमान DB-10-C, पानी के प्रवेश का तापमान 9°C;
पिघलने की स्थितिः परिवेश का तापमान DB2°C/WB1°C, पानी के प्रवेश का तापमान 9°C; निम्न तापमान की स्थितिः परिवेश का तापमान DB7°C/WB6°C, पानी के प्रवेश का तापमान 9°C; मानक कार्य की स्थितिःपरिवेश का तापमान DB20°C /WB15°C, इनलेट पानी का तापमान 15°C; उच्च तापमान कार्य स्थितिः परिवेश का तापमान DB38°C/WB23°C, इनलेट पानी का तापमान 29°C।
स्थापना नोट्सः
1. संयंत्र के चारों ओर की दूरी Im से कम नहीं होनी चाहिए;
2- हीट पंप के अलावा अन्य पाइपलाइनों को ठंढ से सुरक्षित रखा जाना चाहिए और हीटिंग तत्व लगाए जा सकते हैं।
3गर्म पानी के संचलन के लिए पाइपलाइनों के लिए हीट इन्सुलेशन और सुरक्षा उपाय किए जाने चाहिए ताकि गर्मी के नुकसान को रोका जा सके।
| एचपी | ए/एमएम | बी/मिमी | सी/मिमी |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

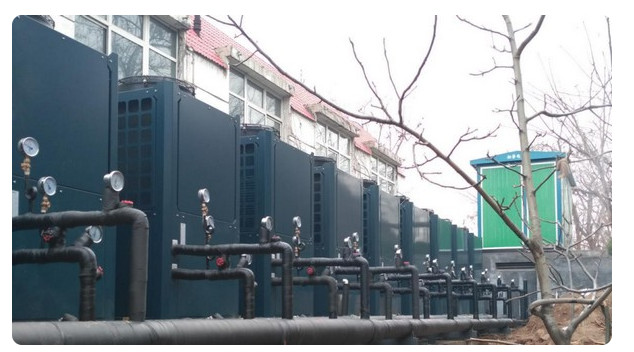

अनुप्रयोग चित्र दबाव धारक जल टैंक

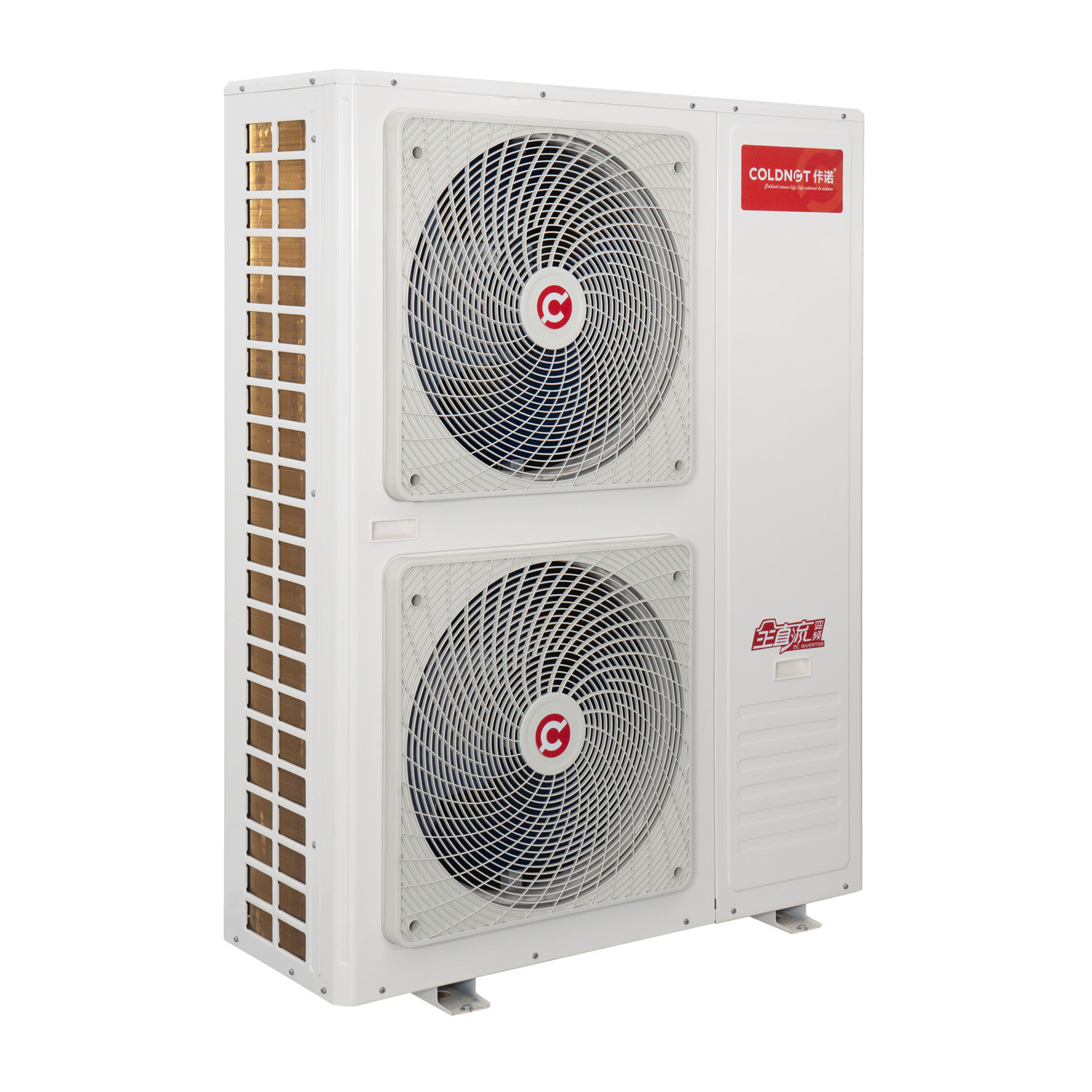

8 kw R744 CO2 हीट पंप आवासीय उपयोग के लिए हीटर पानी -25 डिग्री स्थिर
सिस्टम आरेख स्मार्ट नियंत्रण प्रणाली

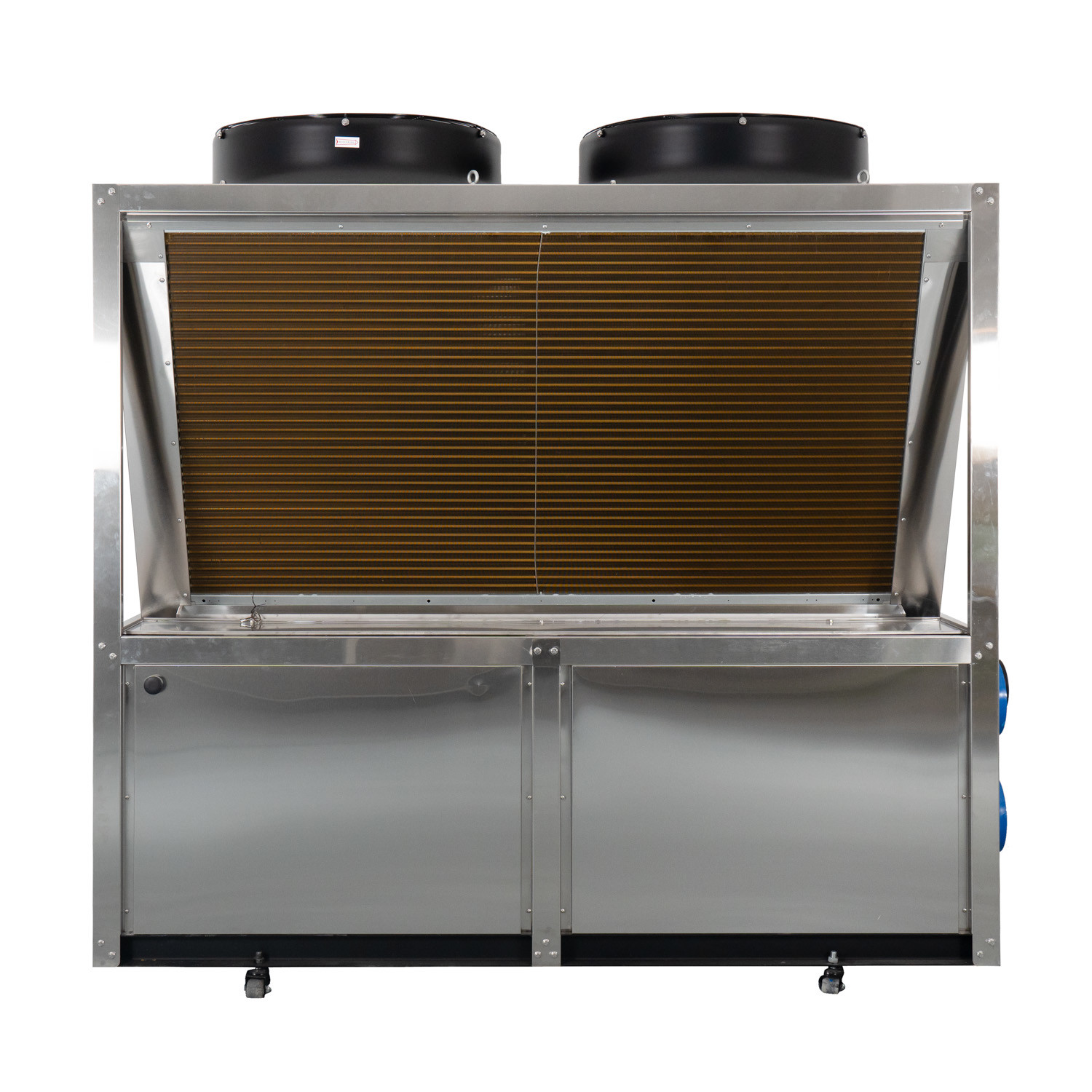

8 kw R744 CO2 हीट पंप आवासीय उपयोग के लिए हीटर पानी -25 डिग्री स्थिर
|
CO2 हीट पंप गर्म पानी इकाई विनिर्देश सूची 8 kw R744 CO2 हीट पंप आवासीय उपयोग के लिए हीटर पानी -25 डिग्री स्थिर |
||||||||
| मॉडल | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| विनिर्देश | 2HP | 7.5एचपी | 10HP | 15 एचपी | 20HP | 30HP | 45 एचपी | |
| विद्युत आपूर्ति | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| ताप पद्धति | प्रत्यक्ष हीटिंग / परिसंचरण | |||||||
| नाममात्र कार्य स्थिति | (kW) हीटिंग क्षमता | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) इनपुट शक्ति |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| पीओपी | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) हीटिंग पानी का प्रवाह |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| उच्च तापमान कार्य परिस्थितियाँ | (kw) हीटिंग क्षमता | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) इनपुट पावर | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| पीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) हीटिंग पानी का प्रवाह |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान की कार्य परिस्थितियाँ | (kw) हीटिंग क्षमता | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) इनपुट पावर | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| पीओपी | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) हीटिंग पानी का प्रवाह |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| भागों की जानकारी | पानी के पाइप के इंटरफ़ेस का आकार | DN15 | DN20 | DN25 | DN32 | |||
| जल ताप विनिमयकर्ता | प्लेट या ट्यूब हीट एक्सचेंजर | |||||||
| वायु ताप विनिमय | तांबे के ट्यूब एल्यूमीनियम पंख | |||||||
| कंप्रेसर का प्रकार | दोहरी घूर्णी | अर्ध-बंद घुमावदार प्रकार | ||||||
| ऑपरेशन पैनल | रंग टच स्क्रीन | |||||||
| अधिकतम आउटलेट तापमान | 85°C | 90°C | ||||||
| रेफ्रिजरेंट | R744 ((CO2) | |||||||
| डिजाइन दबाव ((MPa) | 15MPa ((HP)/8MPa ((LP) | |||||||
| आयाम (L,W,H मिमी) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (डीबी) शोर | ≤44 | ≤56 | ≤59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (किलो) वजन | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| फ़ीडवाटर तापमान ((°C) | 5~40 | |||||||
| (खाद्य जल का दबाव एमपीए) | 0.05 ~ 0.4 | |||||||
| पानी के बाहर निकलने का तापमान (°C) | 55 से 85 | 55 से 90 | ||||||
| अधिकतम प्रवाह | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश का तापमान (°C) | -25~43 | |||||||
सिस्टम स्कीमा
