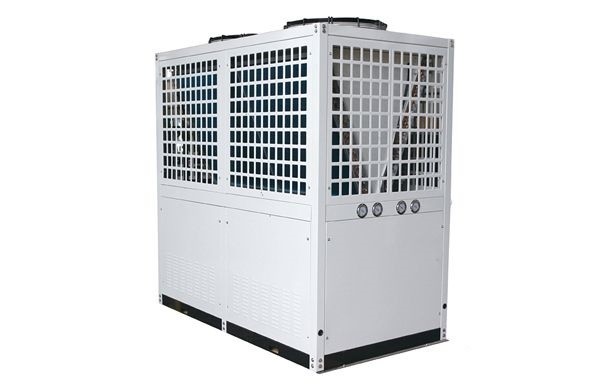

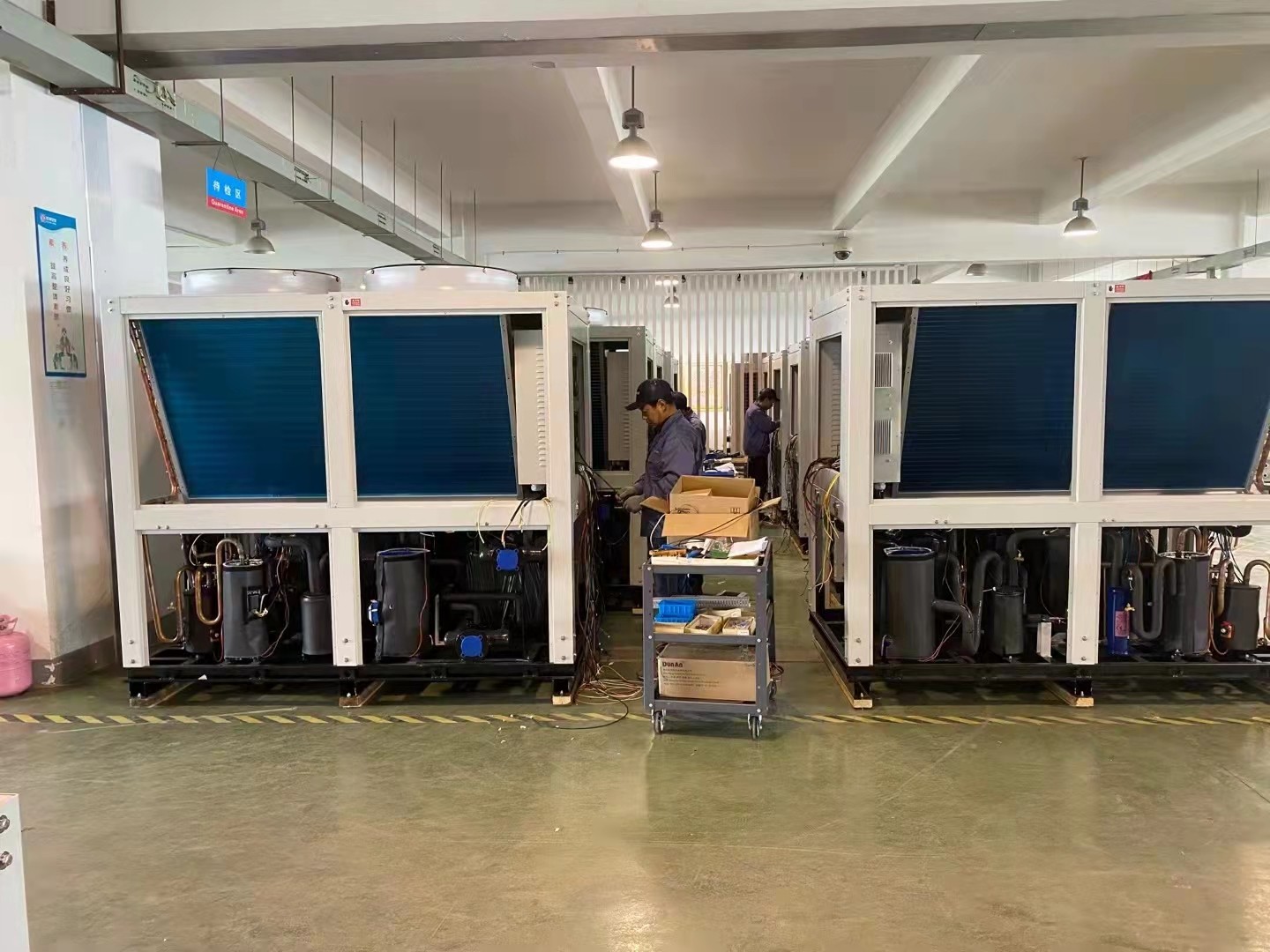

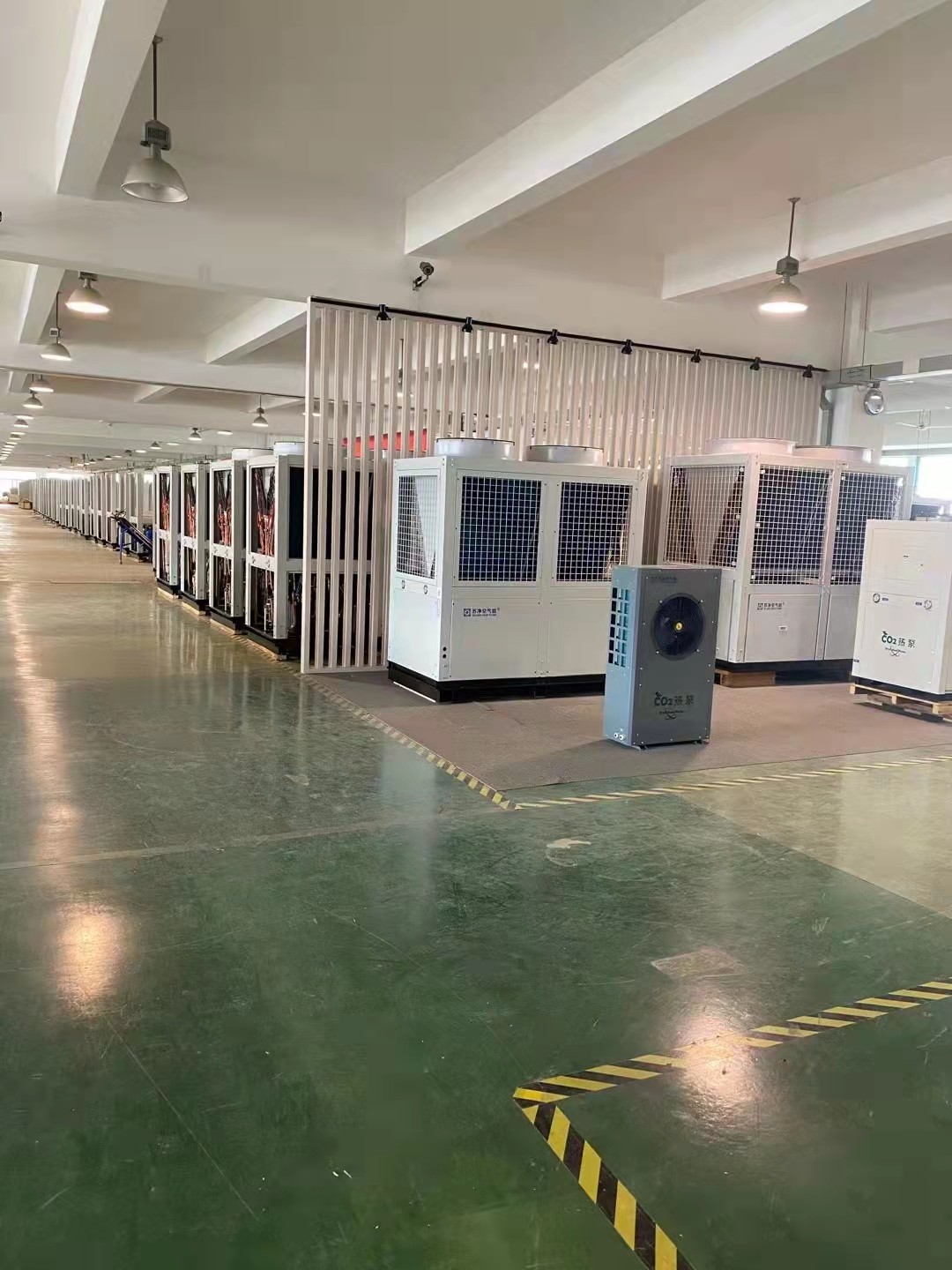

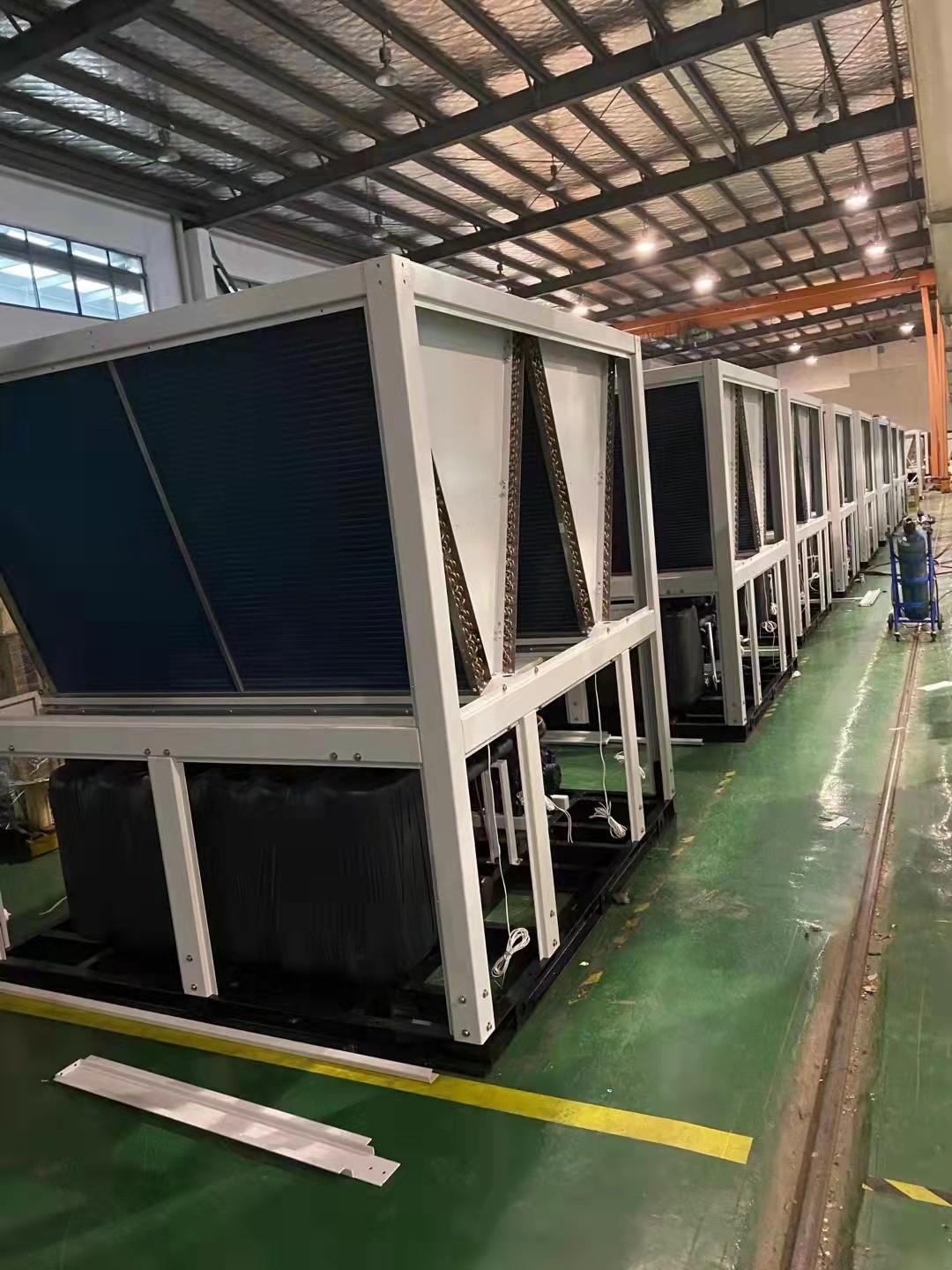

डोरिन इन्वर्टर CO2 (R744) हीट पंप सिस्टम कार्बन डाइऑक्साइड उच्च तापमान ताप पंप वायु स्रोत और जल स्रोत का विवरण
कार्बन डाइऑक्साइड ट्रांसक्रिटिकल हीट पंप यूनिट का अपशिष्ट गर्मी की वसूली में महत्वपूर्ण ऊर्जा बचत प्रभाव होता है।कार्बन डाइऑक्साइड सुपरक्रिटिकल की उत्कृष्ट विशेषताओं के माध्यम से, उच्च तापमान वाले गर्म पानी का उत्पादन करने के लिए केवल थोड़ी मात्रा में बिजली की आवश्यकता होती है।उत्तर में 100 से 20 डिग्री के ठंडे क्षेत्र में हवा की बेकार गर्मी को अवशोषित किया जा सकता है।कार्बन डाइऑक्साइड के सुपरक्रिटिकल क्षेत्र में, गैस हीट एक्सचेंजर अभी भी कुशलता से 60 डिग्री सेल्सियस से ऊपर उच्च तापमान वाले गर्म पानी का उत्पादन कर सकता है।
कार्बन डाइऑक्साइड उच्च तापमान ताप पंप
कार्बन डाइऑक्साइड एक प्राकृतिक काम कर रहे तरल पदार्थ है, जिसमें उच्च तापीय चालकता और विशिष्ट ताप क्षमता होती है, जो उच्च गर्मी हस्तांतरण गुणांक प्राप्त करने में मदद करता है;कम गतिशील चिपचिपाहट ट्यूब में काम कर रहे तरल पदार्थ के दबाव ड्रॉप को कम कर सकती है।उच्च वाष्प घनत्व काम कर रहे तरल पदार्थ के द्रव्यमान प्रवाह दर में सुधार करने में मदद करता है, घनत्व अनुपात (घनत्व अनुपात गैस और तरल के गुणों के बीच अंतर का प्रतिनिधित्व करता है) छोटा है, जो काम कर रहे तरल पदार्थ के वितरण के लिए फायदेमंद है, और सतह तनाव छोटा है, जो क्षेत्र के बाष्पीकरणीय गर्मी हस्तांतरण तीव्रता में उबलने में सुधार कर सकता है।गैस का घनत्व अधिक होता है, और प्रति यूनिट आयतन की ताप क्षमता बड़ी होती है, जो कि R22 के लगभग 5 गुना होती है, जो पाइप और कम्प्रेसर के आकार को कम कर सकती है, जिससे सिस्टम हल्का, कॉम्पैक्ट और आकार में छोटा हो जाता है।कंप्रेसर का दबाव अनुपात (संघनक दबाव और काम कर रहे तरल पदार्थ के वाष्पीकरण दबाव का अनुपात) कम है, संपीड़न प्रक्रिया आइसेंट्रोपिक संपीड़न के करीब हो सकती है और दक्षता में सुधार होता है।स्रोतों की विस्तृत श्रृंखला और कम कीमत।
कार्बन डाइऑक्साइड ट्रांसक्रिटिकल रेफ्रिजरेशन चक्र की प्रक्रिया साधारण वाष्प संपीड़न प्रशीतन चक्र की प्रक्रिया से थोड़ी अलग है।कंप्रेसर का चूषण दबाव महत्वपूर्ण दबाव से कम है, और वाष्पीकरण तापमान भी महत्वपूर्ण तापमान से कम है।चक्र की एंडोथर्मिक प्रक्रिया अभी भी उप-क्रिटिकल परिस्थितियों में की जाती है।ऊष्मा विनिमय प्रक्रिया पूर्ण होने के लिए गुप्त ऊष्मा पर निर्भर करती है।हालांकि, कंप्रेसर का निकास दबाव महत्वपूर्ण दबाव से ऊपर है, और काम करने वाले माध्यम की गर्मी रिलीज प्रक्रिया के दौरान कोई घनीभूत नहीं होता है।उच्च दबाव वाले हीट एक्सचेंजर को अब कंडेनसर नहीं, बल्कि गैस कूलर कहा जाता है।संक्षेपण तापमान की पारंपरिक अवधारणा खो गई है।मतलब, हीट एक्सचेंज प्रक्रिया को पूरा करने के लिए समझदार गर्मी पर निर्भर करता है।
डोरिन इन्वर्टर CO2 (R744) हीट पंप सिस्टम कार्बन डाइऑक्साइड उच्च तापमान हीट पंप वायु स्रोत और जल स्रोत का प्रदर्शन
अल्ट्रा-निम्न तापमान काम करने की स्थिति: परिवेश का तापमान डीबी-10-सी, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;
डीफ़्रॉस्ट की स्थिति: परिवेश का तापमान DB2°C/WB1°C, पानी के प्रवेश का तापमान 9°C;कम तापमान की स्थिति: परिवेश का तापमान डीबी 7 डिग्री सेल्सियस / डब्ल्यूबी 6 डिग्री सेल्सियस, पानी के इनलेट तापमान 9 डिग्री सेल्सियस;मानक काम करने की स्थिति: परिवेश का तापमान डीबी 20 डिग्री सेल्सियस / डब्ल्यूबी 15 डिग्री सेल्सियस, इनलेट पानी का तापमान 15 डिग्री सेल्सियस;उच्च तापमान काम करने की स्थिति: परिवेश का तापमान DB38 ° C / WB23 ° C, इनलेट पानी का तापमान 29 ° C।
संस्थापन नोट्स:
1. संस्थापन के आसपास की दूरी Im से कम नहीं होनी चाहिए;
2. ताप पंप के अलावा अन्य पाइपलाइनों को ठंढ से बचाया जाना चाहिए और हीटिंग तत्व स्थापित किए जा सकते हैं;
3. गर्मी के नुकसान को रोकने के लिए गर्म पानी के संचलन के लिए पाइपलाइनों के लिए गर्मी इन्सुलेशन और सुरक्षा उपाय किए जाने चाहिए।
| हिमाचल प्रदेश | ए/मिमी | बी/मिमी | सी/मिमी |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
आवेदन आरेख दबाव-असर पानी की टंकी
डोरिन इन्वर्टर सीओ 2 (आर 744) हीट पंप सिस्टम कार्बन डाइऑक्साइड उच्च तापमान ताप पंप वायु स्रोत और जल स्रोत
सिस्टम आरेख स्मार्ट नियंत्रण प्रणाली
डोरिन इन्वर्टर CO2 (R744) हीट पंप सिस्टम - व्यावहारिक और लागत-बचत लाभों दोनों के लिए
|
CO2 ताप पंप गर्म पानी इकाई विनिर्देश सूची आवासीय ताप के लिए R744 CO2 एयर सोर्स हीट पंप वॉटर हीटर, डोरिन कंप्रेसर के साथ 90 डिग्री का 7.45kw आउटपुट |
||||||||
| नमूना | एसजेकेआरएस-05आई/सी | एसजेकेआरएस-28II/सी | एसजेकेआरएस-36II/सी | एसजेकेआरएस-55II/सी | एसजेकेआरएस-73II/सी | एसजेकेआरएस-106II/सी | एसजेकेआरएस-160II/सी | |
| विनिर्देश | 2एचपी | 7.5HP | 10HP | 15एचपी | 20एचपी | 30एचपी | 45एचपी | |
| बिजली की आपूर्ति | 230V/1N/50Hz | 380 वी / 3 एन / 50 हर्ट्ज | ||||||
| ताप विधि | प्रत्यक्ष हीटिंग / परिसंचारी | |||||||
| नाममात्र काम करने की स्थिति | (किलोवाट) ताप क्षमता | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (किलोवाट) इनपुट शक्ति |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| सीओपी | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| उच्च तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (किलोवाट) इनपुट पावर | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| सीओपी | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| कम तापमान काम करने की स्थिति | (किलोवाट) ताप क्षमता | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (किलोवाट) इनपुट पावर | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| सीओपी | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (एम³/घंटा) ताप जल प्रवाह |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| भागों की जानकारी | पानी के पाइप इंटरफ़ेस का आकार | डीएन15 | डीएन20 | डीएन25 | डीएन32 | |||
| जल ताप विनिमायक | प्लेट या ट्यूब हीट एक्सचेंजर | |||||||
| एयर हीट एक्सचेंजर | कॉपर ट्यूब एल्यूमीनियम फिन | |||||||
| कंप्रेसर प्रकार | डबल रोटरी | अर्ध-बंद पारस्परिक प्रकार | ||||||
| संचालन पैनल | कलर टच स्क्रीन | |||||||
| अधिकतम आउटलेट तापमान | 85℃ | 90℃ | ||||||
| शीतल | R744 (CO2) | |||||||
| डिजाइन दबाव (एमपीए) | 15 एमपीए (एचपी)/8 एमपीए (एलपी) | |||||||
| आयाम (एल, डब्ल्यू, एच मिमी) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (डीबी) शोर | 44 | 56 | 59 | 62 | 67 | 70 | 70 | |
| (किलो) वजन | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| फीडवाटरटेम्परेचर (℃) | 5~40 | |||||||
| (पानी के दबाव एमपीए फ़ीड) | 0.05 ~ 0.4 | |||||||
| जल आउटलेट तापमान (℃) | 55~85 | 55~90 | ||||||
| अधिकतम प्रवाह | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| परिवेश का तापमान (℃) | -25~43 | |||||||
सिस्टम योजनाबद्ध आरेख
